对比图

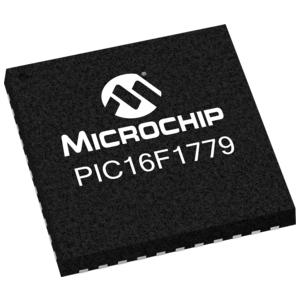

型号 PIC16F1779T-I/ML PIC16F1779-I/ML
描述 8位微控制器 -MCU 28KB Flash, 2KB RAM, HEF, HS Comp, 10b DAC, OpAmp, COG, ZCD, PRG, 100mA I/Os, PPS, 10/16b PWMs, SPI/I2C, EUSARTPIC16F1773/1776/1777/1778/1779 8 位微控制器PIC16F177x 系列微控制器是基于 Microchip 的增强型中档内核的丰富的外设 MCU，旨在用于各种功能，尤其是 SMPS 应用。 这些设备可连接内部的板载外设，创建闭合回路系统，而无需使用引脚或任何附加印刷电路板区域。### 微控制器功能最大 8 MIPS CPU 速度 增强型中级芯，带 49 说明，16 级堆栈 低电流通电重置 (POR) 可配置通电计时器 (PWRT) 掉电重置 (BOR)，带可选触发点 延长监控计时器 (EWDT) 超低功耗 (XLP) 功能 精密内部振荡器 ### 模拟外围设备10 位模拟到数字转换器 (ADC) - 17 到 28 通道，具体取决于型号 运算放大器 – 3 或 4 个，具体取决于型号 高速比较器 – 6 或 8 个，具体取决于型号 数字到模拟转换器 (DAC) – 3 或 4，取决于型号 电压参考 Zero-Cross 探测器 (ZCD) 可编程斜坡发生器 (PRG) – 3 或 4 个，具体取决于型号 两个高电流驱动器输入/输出 - 高达100 mA 灌电流或源电流 (5V) ### 数字外围设备四个可配置逻辑电池 (CLC) - 集成的组合和状态逻辑 互补输出生成器 (COG) – 3 或 4 个，具体取决于型号 捕获/对比/PWM (CCP) 模块 – 3 或 4 个，具体取决于型号 脉冲宽度调制器 (PWM) – 3 或 4 个，具体取决于型号 数据信号调制器 (DSM) – 3 或 4 个，具体取决于型号 外设引脚选择 (PPS) 串行通信 - 增强 (EUSART)、SPI、I2C™、RS-232、RS-485，兼容 LIN ### PIC16 微控制器
数据手册 --
制造商 Microchip (微芯) Microchip (微芯)
分类 微控制器8位微控制器
安装方式 Surface Mount Surface Mount
引脚数 44 44
封装 QFN-44 QFN-44
频率 - 32 MHz
针脚数 - 44
时钟频率 - 32.0 MHz
RAM大小 2K x 8 2 KB
模数转换数(ADC) - 1
输入/输出数 - 36 Input
工作温度(Max) - 85 ℃
工作温度(Min) - -40 ℃
耗散功率(Max) - 800 mW
数模转换数(DAC) - 4
电源电压(Max) - 5.5 V
电源电压(Min) - 2.3 V
长度 - 8 mm
宽度 - 8 mm
高度 - 0.95 mm
封装 QFN-44 QFN-44
工作温度 -40℃ ~ 85℃ (TA) -40℃ ~ 85℃
产品生命周期 Unknown Unknown
包装方式 Tape & Reel (TR) Tube
RoHS标准 RoHS Compliant RoHS Compliant
含铅标准 无铅 Lead Free
REACH SVHC版本 - 2015/12/17
ECCN代码 - EAR99
HTS代码 - 8542310001
