对比图

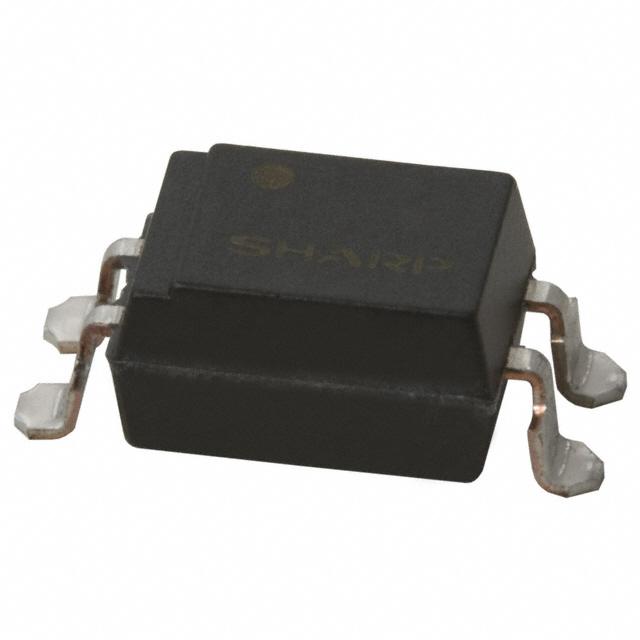

型号 PC81711NIP0F SFH6186-4 PC81711NIP0X
描述 晶体管输出光电耦合器 120-300% CTR rank PC81710NiP0F光电耦合器，光电晶体管输出，低输入电流 Optocoupler, Phototransistor Output, Low Input Current晶体管输出光电耦合器 Photocoupler Lead Free
数据手册 ---
制造商 Sharp (夏普) VISHAY (威世) Sharp (夏普)
分类 光耦合器/光隔离器光耦合器/光隔离器光耦合器/光隔离器
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 - 4 4
封装 PDIP-4 PDIP-4 SMD-4
上升/下降时间 4µs, 3µs - 4µs, 3µs
通道数 1 1 1
正向电压 1.2 V 1.5 V 1.2 V
耗散功率 170 mW 150 mW 170 mW
上升时间 4.00 µs 3.5 µs 4 µs
隔离电压 5000 Vrms 5300 Vrms 5000 Vrms
正向电流 10 mA 60 mA 10 mA
输出电压(Max) 80 V - 80 V
输入电流(Min) - - 10 mA
正向电压(Max) - 1.5 V 1.4 V
正向电流(Max) 10 mA 60 mA 10 mA
下降时间 18 µs 5 µs 3 µs
下降时间(Max) - - 18 µs
上升时间(Max) - - 18 µs
工作温度(Max) 100 ℃ 100 ℃ 100 ℃
工作温度(Min) -30 ℃ -55 ℃ -30 ℃
耗散功率(Max) - 150 mW 170 mW
输出电压 ≤80.0 V 55 V -
针脚数 - 4 -
输入电流 - 5 mA -
击穿电压 - 6 V -
输入电压(DC) 1.20 V - -
电路数 1 - -
封装 PDIP-4 PDIP-4 SMD-4
长度 4.58 mm - -
宽度 6.5 mm - -
高度 3.5 mm - -
工作温度 -30℃ ~ 100℃ - -30℃ ~ 100℃
产品生命周期 Obsolete - Active
包装方式 Tape & Reel (TR) Rail, Tube Tape & Reel (TR)
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
