对比图
型号 FX6-20S-0.8SV(71) M60-6041045 FX6-20S-0.8SV

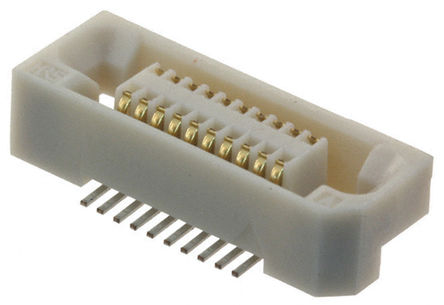

描述 HIROSE(HRS) FX6-20S-0.8SV(71) 堆叠板连接器, 5-7mm高, FX6系列, 20 触点, 插座, 0.8 mm, 表面安装 , 2 排HARWIN M60-6041045 堆叠板连接器, 20 触点, 插座, 0.8 mm, 表面安装 , 2 排0.8mm间距堆叠高度5至9mm连接器 0.8mm Pitch Stacking Height 5 to 9mm Connector
数据手册 ---
制造商 Hirose Electric (广濑) Harwin Hirose Electric (广濑)
分类 板对板连接器板对板连接器板对板连接器
安装方式 Surface Mount Surface Mount Surface Mount
封装 - - -
引脚间距 800 µm 800 µm 800 µm
触点数 20 20 20
极性 Female Female -
触点电镀 Gold Gold Gold
额定电流 0.5 A 500 mA -
绝缘电阻 100MΩ @250VDC 100 MΩ -
排数 2 2 2
易燃性等级 UL 94 V-0 UL 94 V-0 UL 94 V-0
针脚数 20 20 20
接触电阻 <40mΩ @100mA - -
额定电流(Max) 0.5 A 0.5 A -
额定电压(Max) 100 VAC 100 VAC -
额定电压 100 VAC 100 VAC -
接触电阻(Max) 40 mΩ 40 mΩ -
额定电压(AC) - 100 V -
拔插次数 - 30 -
工作温度(Max) - 100 ℃ -
工作温度(Min) - -55 ℃ -
长度 15.8 mm - 15.8 mm
宽度 7.1 mm - 5.7 mm
高度 4 mm - 4 mm
封装 - - -
引脚间距 800 µm 800 µm 800 µm
外壳颜色 Light Brown - Brown, Light
触点材质 Phosphor Bronze Phosphor Bronze Phosphor Bronze
工作温度 -55℃ ~ 85℃ -55℃ ~ 100℃ -
外壳材质 Plastic - Plastic
颜色 - Natural -
绝缘材质 - Polyester -
产品生命周期 Active Obsolete Obsolete
包装方式 Tube - Tube
RoHS标准 RoHS Compliant RoHS Compliant Non-Compliant
含铅标准 Lead Free Lead Free Contains Lead
REACH SVHC标准 No SVHC No SVHC -
REACH SVHC版本 2014/06/16 2015/12/17 -
