对比图
型号 MC7805BDTG MC7805BDTRKG MC7805CDTG

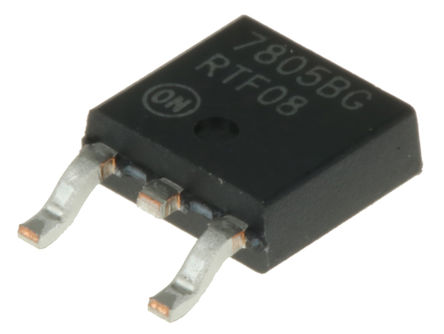

描述 ON SEMICONDUCTOR MC7805BDTG 线性稳压器, 固定, 7805, 正向电压, 10V至35V输入, 5V和1A输出, TO-252-3MC7805 线性电压调节器，ON SemiconductorON Semiconductor 的 MC7805 系列线性电压调节器是固定稳压器，可用于各种应用。 正向 7805 稳压器无需外部元件，它们包含了内部热过载保护和电流限制和安全区域补偿。 输出电压 5V 内部短路电流限制 输出晶体管安全区域补偿 提供无铅封装 ### 线性电压调节器，On SemiconductorON SEMICONDUCTOR MC7805CDTG.. 芯片, 线性稳压器, 5V, DPAK-3
数据手册 ---
制造商 ON Semiconductor (安森美) ON Semiconductor (安森美) ON Semiconductor (安森美)
分类 稳压芯片稳压芯片稳压芯片
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 3 3 3
封装 TO-252-3 TO-252-3 TO-252-3
工作电压 8V ~ 20V 8V ~ 20V 7V ~ 20V
无卤素状态 Halogen Free Halogen Free Halogen Free
输出接口数 1 1 1
输出电压 5 V 5 V 5 V
输出电流 1 A 1 A 1 A
供电电流 8 mA 8 mA 6.5 mA
针脚数 3 3 3
极性 P-Channel P-Channel P-Channel
静态电流 3.2 mA 8 mA 3.2 mA
跌落电压 2V @1A 2V @1A 2V @1A
输入电压(Max) 35 V 35 V 35 V
输入电压(Min) 10 V 10 V 10 V
输出电压(Max) - 5 V 5.2 V
输出电压(Min) 5 V 5 V 5 V
输出电流(Max) 2.2 A 2.2 A 1 A
工作温度(Max) 125 ℃ 125 ℃ 125 ℃
工作温度(Min) -40 ℃ -40 ℃ 0 ℃
精度 ±4 % 4 % ±4 %
输入电压 ≤35 V 35 V 35 V
额定电流 1.00 A 2.2 A -
输入电压(DC) - 40.0V (max) -
电源电压(Max) - 35 VDC -
电源电压(Min) - 7 VDC -
热阻 5℃/W (RθJC) - -
电源电压 35 V - -
长度 6.73 mm 6.73 mm 6.73 mm
宽度 6.22 mm 6.22 mm 6.22 mm
高度 2.38 mm 2.38 mm 2.38 mm
封装 TO-252-3 TO-252-3 TO-252-3
工作温度 -40℃ ~ 125℃ -40℃ ~ 125℃ 0℃ ~ 125℃
产品生命周期 Active Active Active
包装方式 Tube Tape & Reel (TR) Tube
RoHS标准 RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 No SVHC No SVHC No SVHC
REACH SVHC版本 2015/12/17 2015/12/17 2015/12/17
ECCN代码 EAR99 EAR99 EAR99
香港进出口证 NLR - -
