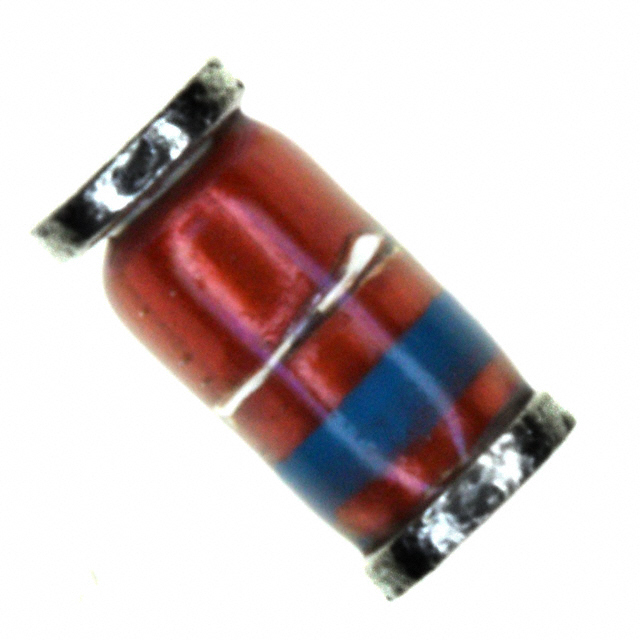

DL4750A-TP和SMAJ4750A-TP

对比图 P4CE10F17C6N中文资料P4CE10F17C6N中文资料P4CE10F17C6N中文资料

型号 DL4750A-TP SMAJ4750A-TP ZM4750A-GS08

描述 MELF 27V 1WSMA 27V 1WVishay Semiconductor

数据手册 ---

制造商 Micro Commercial Components (美微科) Micro Commercial Components (美微科) Vishay Semiconductor (威世)

分类 齐纳二极管齐纳二极管齐纳二极管

基础参数对比

安装方式 Surface Mount Surface Mount Surface Mount

引脚数 2 2 2

封装 DO-213AB DO-214AC-2 DO-213AB-2

容差 ±5 % ±5 % ±5 %

正向电压 1.2V @200mA 1.2V @100mA -

耗散功率 1 W 1 W 1000 mW

测试电流 9.5 mA 9.5 mA 9.5 mA

稳压值 27 V 27 V 27 V

正向电压(Max) 1.2V @200mA 1.2 V -

额定功率(Max) 1 W 1 W 1 W

工作温度(Max) 175 ℃ 150 ℃ 175 ℃

工作温度(Min) -65 ℃ -65 ℃ -

热阻 - - 170K/W (RθJA)

工作结温(Max) - - 150 ℃

耗散功率(Max) - - 1000 mW

额定电压(DC) - 27.0 V -

额定功率 - 1.00 W -

封装 DO-213AB DO-214AC-2 DO-213AB-2

长度 - 4.6 mm 5.2 mm

宽度 - 2.9 mm -

高度 - 2.44 mm -

工作温度 -65℃ ~ 175℃ -65℃ ~ 150℃ -65℃ ~ 175℃

产品生命周期 Obsolete Active Active

包装方式 Tape & Reel (TR) Tape & Reel (TR) Tape & Reel (TR)

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free Lead Free

ECCN代码 - EAR99 EAR99
