对比图

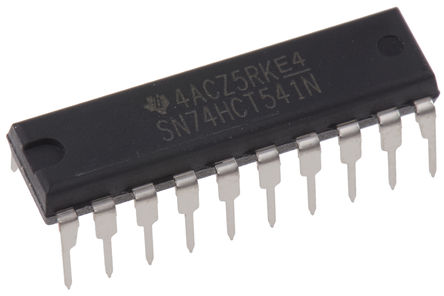

型号 SN74HCT541N SN74HCT541NE4 74HCT541D
描述 74HCT 系列反相器和缓冲器，Texas InstrumentsTexas Instruments 的 74HCT 系列 CMOS Logic IC 的一系列反相器和缓冲器。 输入的的 74HCT 系列与 74LSTTL 兼容，且产品使用硅门 CMOS 技术，以实现与 LSTTL 系列类似的工作速度，但带有低功耗的标准 CMOS 集成电路。### 74HCT 系列八路缓冲器并用3态输出线路驱动器 OCTAL BUFFERS AND LINE DRIVERS WITH 3-STATE OUTPUTSNXP 74HCT541D 缓冲器/线路驱动器, 非反相, 3态, 8门, 1输入, 4.5V至5.5V, SOIC-20
数据手册 ---
制造商 TI (德州仪器) TI (德州仪器) NXP (恩智浦)
分类 逻辑控制器逻辑控制器逻辑控制器
安装方式 Through Hole Through Hole Surface Mount
引脚数 20 20 20
封装 PDIP-20 DIP-20 SOIC
电源电压(DC) 4.50V ~ 5.50V 4.50V ~ 5.50V 5.00 V, 5.50 V (max)
输出接口数 8 8 -
通道数 8 8 8
位数 8 8 8
传送延迟时间 26.0 ns 26.0 ns -
电压波节 5.00 V 5.00 V -
输出电流驱动 -1.00 mA -1.00 mA -
输入数 8 8 -
工作温度(Max) 85 ℃ 85 ℃ 125 ℃
工作温度(Min) -40 ℃ -40 ℃ -40 ℃
电源电压 4.5V ~ 5.5V 4.5V ~ 5.5V -
电源电压(Max) 5.5 V 5.5 V 5.5 V
电源电压(Min) 4.5 V 4.5 V 4.5 V
输出电流 -35.0 mA to 35.0 mA - -
电路数 8 - -
针脚数 20 - 20
逻辑门个数 - - 8
封装 PDIP-20 DIP-20 SOIC
长度 24.33 mm - -
宽度 6.35 mm - -
高度 4.57 mm - -
工作温度 -40℃ ~ 85℃ -40℃ ~ 85℃ (TA) -
产品生命周期 Active Active Unknown
包装方式 Tube Tube Each
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 No SVHC - No SVHC
REACH SVHC版本 2015/06/15 - 2015/12/17
