对比图

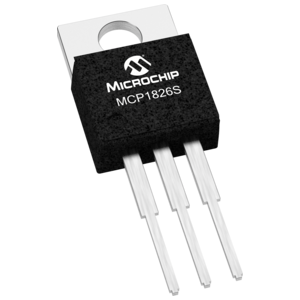

型号 MCP1826S-5002E/AB LM3940IT-3.3 LT1117IST-5
描述 MICROCHIP MCP1826S-5002E/AB 固定电压稳压器, LDO, 2.3V至6V, 250mV压差, 5V输出, 1A输出, TO-220-3TEXAS INSTRUMENTS LM3940IT-3.3 固定电压稳压器, LDO, 0V至7.5V, 500mV压差, 3.3V输出, 1A输出, TO-220-3LDO Regulator Pos 5V 0.8A 4Pin(3+Tab) SOT-223
数据手册 ---
制造商 Microchip (微芯) TI (德州仪器) Linear Technology (凌力尔特)
分类 稳压芯片稳压芯片稳压芯片
安装方式 Through Hole Through Hole Surface Mount
引脚数 3 3 4
封装 TO-220-3 TO-220-3 TO-261-4
输出接口数 1 1 1
输入电压(DC) 2.30V (min) - 15.0V (max)
输出电压 5 V 3.3 V 5 V
输出电流 1 A 1 A 800 mA
跌落电压 250 mV 500 mV 1V @100mA,1.05V @500mA,1.1V @800mA
输入电压(Max) 6 V 7.5 V 15 V
输入电压(Min) 2.3 V 4.5 V 2.45 V
输出电流(Max) 1 A 1 A 0.8 A
工作温度(Max) 125 ℃ 125 ℃ 125 ℃
工作温度(Min) -40 ℃ -40 ℃ -40 ℃
精度 ±2 % - ±1 %
输入电压 ≤6 V 4.5V ~ 5.5V ≤15 V
工作电压 2.3V ~ 6V - -
供电电流 220 μA - -
针脚数 3 3 -
静态电流 0.12 mA 10 mA -
输出电容类型 Ceramic Ceramic -
热阻 2℃/W (RθJC) - -
电源电压(DC) - 7.50 V -
额定电流 - 1.00 A -
调节输出数 - 1 -
高度 9.02 mm - 1.7 mm
封装 TO-220-3 TO-220-3 TO-261-4
长度 10.67 mm - -
宽度 4.83 mm - -
工作温度 -40℃ ~ 125℃ -40℃ ~ 125℃ -40℃ ~ 125℃
产品生命周期 Active Active Unknown
包装方式 Tube Each Bulk
RoHS标准 RoHS Compliant Non-Compliant Non-Compliant
含铅标准 Lead Free Contains Lead Contains Lead
REACH SVHC标准 No SVHC No SVHC -
REACH SVHC版本 2015/12/17 2015/06/15 -
