对比图

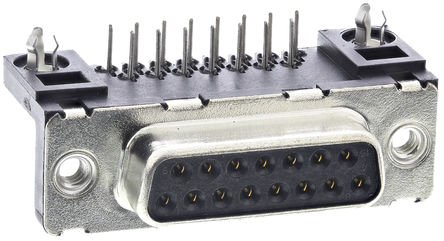

型号 D15S13A4GX00LF D15S13A6GX00LF 10090768-S154XLF
描述 直角/UNC 4-40 Delta-D 连接器带鱼叉开发以满足工业领域电流需要（工业电子、IT、医疗设备、私人通信等）。 连接器排与 UNC 4-40 螺纹插件之间的节距为 2.54 mm。 外壳： | 镀锡钢、带锯齿插入式 ---|--- 绝缘： | 热塑性、自熄灭 UL 94-V0 触点： | 尺寸 20 (Ø 1 mm) 鱼叉： | 镀锡黄铜 符合： | HE 5、DIN 41652 和 MIL C 24308 电流： | 每触点最大 5 A 工作电压： | 300 V 有效电压 触点电阻： | ≤10 mΩ 板厚： | 1.6 mm（印刷电路板输出 2.9 mm 长） 工作温度： | –55 °C → +125 °C ### D 型连接器 - FCIConn D-Subminiature SKT 15 POS 2.74mm Solder RA Thru-Hole 15 Terminal 1 PortCONN D-SUB RCPT 15POS R/A SLDR
数据手册 ---
制造商 FCI Electronics (法马通) Amphenol ICC FCI Electronics (法马通)
分类 D-Sub连接器D-Sub连接器
安装方式 Through Hole - Through Hole
引脚间距 2.74 mm - -
极性 Female - Female
额定电流 5 A - 5 A
排数 2 2 2
针脚数 15 - 15
额定电压 300 V - 250 V
触点数 15 15 -
触点电镀 Gold - -
易燃性等级 UL 94 V-0 - -
工作温度(Max) 125 ℃ 125 ℃ -
工作温度(Min) -55 ℃ -55 ℃ -
工作电压(Max) 300 VAC - -
拔插次数 - 500 -
额定电流(Max) - 5A/触头 -
额定电压(Max) - 300 VAC -
接触电阻(Max) - 10 mΩ -
颜色 Black - Black
工作温度 -55℃ ~ 125℃ - -55℃ ~ 105℃
外壳颜色 Black - -
触点材质 Phosphor Bronze - -
外壳材质 Plastic - -
产品生命周期 Active Active Obsolete
包装方式 Tray - Tray
RoHS标准 RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead free Lead Free
长度 39.14 mm - -
宽度 13.48 mm - -
高度 13.48 mm 13.48 mm -
引脚间距 2.74 mm - -
ECCN代码 EAR99 - -
