对比图
型号 LTC3546EUFD#TRPBF LTC3546EUFD#PBF LTC3546IUFD#PBF
描述 开关稳压器 Dual Synchronous 3A/1A or 2A/2A, 4MHz Step Down DC/DC RegulatorBuck)稳压器,多输出,Linear Technology**Linear Technology** 多路输出降压稳压器具有单片和控制器类型,可以是同步或非同步配置。 这些高效降压稳压器具有高达 36V 的输入电压和高达 2.25MHz 的切换频率。 应用包括电信、网络和工业设备以及高密度点的负载调节。 ### 开关电压调节器,Linear Technology**Linear Technology** 的同步型和非同步型内部开关调节器 IC 产品系列效率高、输入电压范围广、且开关频率高达 4 MHz。 该系列控制器包括多种配置:从降压(下降),升压(上压)、降压-升压、正向、隔离、反相和反激控制器。 反激、正向和隔离控制器(一次侧和二次侧)提供解决方案,帮助更换背板型电源转换中使用的直流/直流砖型转换器。降压型
数据手册 ---
制造商 Linear Technology (凌力尔特) Linear Technology (凌力尔特) ADI (亚德诺)
分类 DC/DC转换器DC/DC转换器
安装方式 Surface Mount Surface Mount -
引脚数 28 28 28

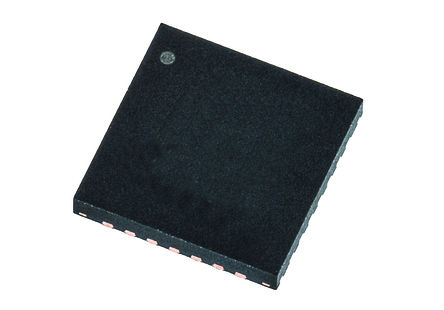

封装 QFN-28 QFN-28 QFN
输出接口数 2 2 2
输出电压 0.6V ~ 5V 0.6V ~ 5V 0.6V ~ 5V
输出电流 1A, 2A 1A, 2A -
开关频率 2.25 MHz 4 MHz -
输入电压(Max) 5.5 V 5.5 V 5.5 V
输入电压(Min) 2.25 V 2.25 V 2.25 V
输出电压(Max) 5 V 5 V -
输出电压(Min) 0.6 V 0.6 V -
输出电流(Max) - 2 A -
工作温度(Max) 85 ℃ 85 ℃ 125 ℃
工作温度(Min) -40 ℃ -40 ℃ -40 ℃
输入电压 2.25.5.5 V 2.25V ~ 5.5V 5.5 V
长度 - 4 mm -
宽度 - 5 mm -
高度 0.75 mm 0.7 mm -
封装 QFN-28 QFN-28 QFN
工作温度 -40℃ ~ 125℃ (TJ) -40℃ ~ 125℃ (TJ) -
产品生命周期 Unknown Unknown Active
包装方式 Tape & Reel (TR) Tube Rail, Tube
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC版本 - 2015/12/17 -
