UPA1C222MHD3和UPS1C222MHD1TO

对比图 P4CE10F17C6N中文资料P4CE10F17C6N中文资料P4CE10F17C6N中文资料

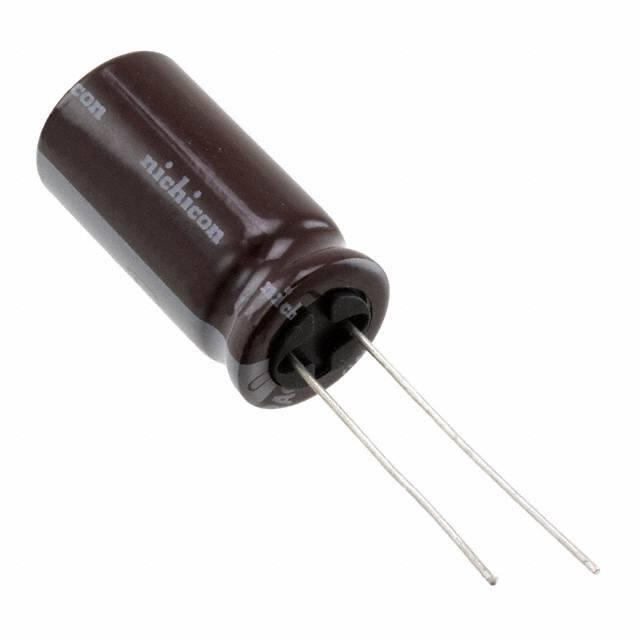

型号 UPA1C222MHD3 UPS1C222MHD1TO UPW1C222MHD

描述 2.2mF ±20% 16V 2280mA(100kHz)2280mA Φ12.5mmCap Aluminum Lytic 2200uF 16V 20% (12.5 X 25mm) Radial 5mm 1550mA 3000H 105℃ AmmoPW 系列径向 6.3 到 35V### 径向 105°C

数据手册 ---

制造商 Nichicon (尼吉康) Nichicon (尼吉康) Nichicon (尼吉康)

分类 电容电容铝电解电容

基础参数对比

安装方式 Through Hole Through Hole Through Hole

引脚数 - - 2

封装 Radial - Radial, CAN

引脚间距 - - 5 mm

额定电压(DC) 16 V 16 V 16.0 V

工作电压 - - 16 VDC

电容 2200 µF 2200 µF 2200 µF

等效串联电阻(ESR) 0.022 Ω - 60.0 mΩ

容差 ±20 % ±20 % ±20 %

产品系列 UPA - UPW

纹波电流 1.938 A 1550 mA 1945 mA

纹波电流(低频) 2.28A @100kHz 1.55A @100kHz 1.945A @100kHz

工作温度(Max) 105 ℃ - 105 ℃

工作温度(Min) -55 ℃ - -55 ℃

额定电压 16 V - 16 V

纹波电流(高频) 1.938A @120Hz 1.349A @120Hz -

长度 - 25 mm 25 mm

高度 25 mm 25 mm 25 mm

直径 Φ12.5mm 12.5 mm 12.5 mm

封装 Radial - Radial, CAN

引脚间距 - - 5 mm

介质材料 - Aluminum Electrolytic Aluminum Electrolytic

工作温度 -55℃ ~ 105℃ -55℃ ~ 105℃ -55℃ ~ 105℃

产品生命周期 Active Active Active

包装方式 Bulk Tape & Reel (TR) Bulk

最小包装 800 - 800

寿命(小时) 5000h @105℃ 3000h @105℃ 7000 h

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free Lead Free

REACH SVHC版本 - - 2015/12/17
