对比图
型号 AD706JNZ OPA2277PA OPA2277P
描述 ANALOG DEVICES AD706JNZ 运算放大器, 双路, 800 kHz, 2个放大器, 0.15 V/µs, ± 2V 至 ± 18V, DIP, 8 引脚OPA 系列Texas Instruments Burr Brown OPA 系列精密运算放大器适用于需要高精确度和由时间和温度引起的低参数化偏移的严苛应用。 典型应用包括：变换器和应变仪放大器、精密集成器、有源滤波器和高精度仪表。 这些设备中的很多以单、双和四路配置提供，采用通孔和 SMT 格式。### 运算放大器，Texas InstrumentsTEXAS INSTRUMENTS OPA2277P 运算放大器, 双路, 1 MHz, 2个放大器, 0.8 V/µs, ± 2V 至 ± 18V, ± 5V 至 ± 15V, DIP, 8 引脚
数据手册 ---
制造商 ADI (亚德诺) TI (德州仪器) TI (德州仪器)
分类 运算放大器运算放大器运算放大器
安装方式 Through Hole Through Hole Through Hole
引脚数 8 8 8

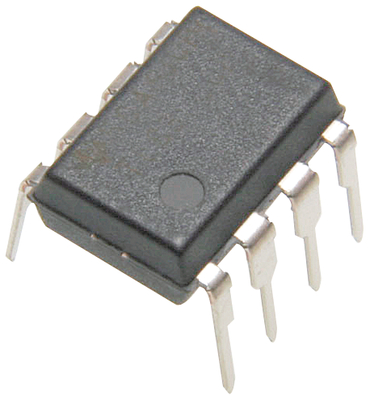

封装 DIP-8 PDIP-8 PDIP-8
供电电流 750 µA 790 µA 790 µA
电路数 2 2 2
通道数 2 2 2
针脚数 8 8 8
共模抑制比 132 dB 130dB ~ 140dB 130 dB
输入补偿漂移 - 100 nV/K 100 nV/K
带宽 800 kHz 1 MHz 1 MHz
转换速率 150 mV/μs 800 mV/μs 800 mV/μs
增益频宽积 800 kHz 1 MHz 1 MHz
输入补偿电压 30 µV 0.05 mV 10 µV
输入偏置电流 50 pA 500 pA 500 pA
工作温度(Max) 70 ℃ 125 ℃ 125 ℃
工作温度(Min) 0 ℃ -55 ℃ -55 ℃
增益带宽 110 dB 1 MHz 1 MHz
共模抑制比(Min) 110 dB 115 dB 130 dB
耗散功率 650 mW - -
输入电容 2.00 pF - -
输入阻抗 300 GΩ - -
增益 800 mdB - -
3dB带宽 800 kHz - -
耗散功率(Max) 650 mW - -
电源电压(Max) 18 V - -
电源电压(Min) 2 V - -
电源电压(DC) - - 36.0 V
长度 9.27 mm 9.81 mm 9.81 mm
宽度 7.24 mm 6.35 mm 6.35 mm
高度 3.43 mm 4.57 mm 4.57 mm
封装 DIP-8 PDIP-8 PDIP-8
工作温度 0℃ ~ 70℃ -40℃ ~ 85℃ -40℃ ~ 85℃
产品生命周期 Active Active Active
包装方式 Tube Tube Each
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 No SVHC No SVHC No SVHC
REACH SVHC版本 2015/12/17 2015/06/15 -
军工级 No - -
