对比图
型号 09 18 534 7913 N3431-5202RB N3431-5303RB

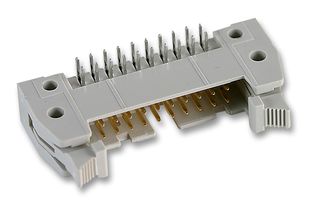

描述 HARTING 09 18 534 7913 线至板连接器, 短锁定, SEK 18系列, 34 触点, 针座, 2.54 mm, 通孔安装, 2 排3M N3431-5202RB 线至板连接器, 短锁定, 3000系列, 34 触点, 针座, 2.54 mm, 通孔安装, 2 排3M N3431-5303RB Wire-To-Board Connector, Long Latch, 2.54mm, 34Contacts, Header, Through Hole, 2Rows
数据手册 ---
制造商 Harting Technology Group (哈丁电子) 3M 3M
分类 线对板连接器线对板连接器板对板连接器
安装方式 Through Hole Through Hole Through Hole
引脚间距 2.54 mm 2.54 mm 2.54 mm
触点数 34 34 34
极性 Male Male Male
触点电镀 Gold Gold, Gold over Nickel Gold
额定电压(AC) 350 V 350 V -
额定电流 1.00 A 1.75 A 1 A
绝缘电阻 - 1000 MΩ 1.00 GΩ
排数 2 2 2
针脚数 34 34 34
额定电流(Max) - 1.75 A 1.75 A
工作温度(Max) - 105 ℃ -
工作温度(Min) - -55 ℃ -
额定电压(Max) - 125 V -
易燃性等级 UL 94 V-0 - UL 94 V-0
接触电阻 20.0 mΩ - -
拔插次数 100 - -
高度 8.5 mm 8.6 mm 8.6 mm
引脚间距 2.54 mm 2.54 mm 2.54 mm
长度 62.8 mm - -
宽度 23.3 mm - -
外壳颜色 - Black Black
颜色 Gray Black Black
触点材质 Brass Copper Alloy Copper Alloy
工作温度 - -55℃ ~ 105℃ -55℃ ~ 105℃
外壳材质 - - Polyester
产品生命周期 - Active Active
包装方式 Tray Bulk Bulk
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 - Lead Free Lead Free
REACH SVHC标准 No SVHC No SVHC No SVHC
军工级 - Yes Yes
ECCN代码 - EAR99 -
