对比图
型号 ARE13A12 ARE13A12Z G6Z-1FE DC12

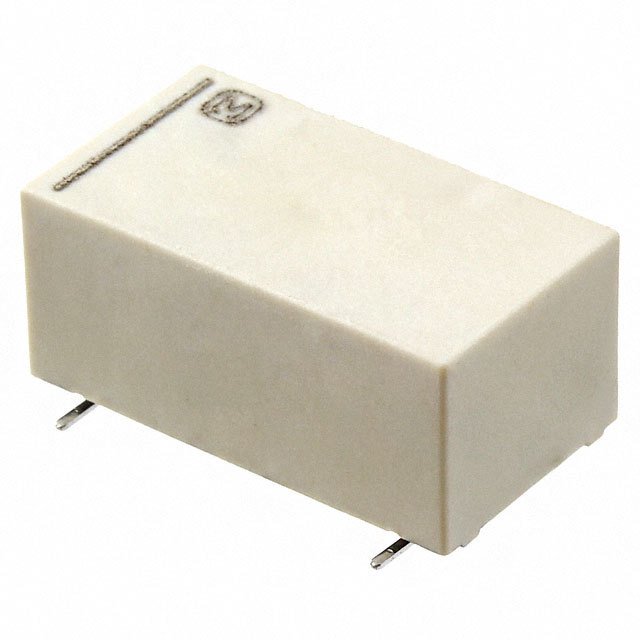

描述 ARE 系列 高频 0.5 A 单刀双掷 12 VDC 表面贴装 信号 继电器ARE 系列 高频 0.5 A 单刀双掷 12 VDC 表面贴装 信号 继电器Electromechanical Relay 12VDC 720Ω 0.5A SPDT (( 20mm 9.6mm 9.3mm)) SMD High Frequency Relay Automotive
数据手册 ---
制造商 Panasonic (松下) Panasonic (松下) Omron (欧姆龙)
分类 工业继电器/通用工业继电器/通用工业继电器/通用
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 9 9 9
封装 200 - TO-5
频率 2.6 GHz 2.6 GHz -
额定电压(DC) 30 V 30 V 30 V
额定电流 500 mA - 100 mA
绝缘电阻 100 MΩ 100 MΩ -
额定功率 200 mW - -
触点类型 SPDT SPDT SPDT
功耗 200 mW 200 mW 200 mW
触点额定电流 0.5 A 500 mA 0.5 A
线圈电压 12 VDC 12 VDC 12 VDC
线圈电流 16.7 mA 16.7 mA 16.7 mA
线圈电阻 720 Ω 720 Ω 720 Ω
线圈电压(DC) 12 V 12 V 12 V
线圈功率 200 mW 200 mW -
额定功率(Max) 10 W 10 W -
工作温度(Max) 70 ℃ 70 ℃ -
工作温度(Min) -40 ℃ -40 ℃ -
接触电阻(Max) 100 mΩ 100 mΩ -
额定电压(AC) - - 30 V
载流 - - 500 mA
接触电阻 - 100 mΩ -
线圈功率(DC) - 200 mW -
开关电流(Max) - 500 mA -
长度 20.2 mm 20.2 mm 20.0 mm
宽度 8.9 mm 8.9 mm 8.60 mm
高度 8.9 mm 9.6 mm 9.3 mm
封装 200 - TO-5
脚长度 - - 2.30 mm
触点材质 Gold Gold Silver
工作温度 -40℃ ~ 70℃ -40℃ ~ 70℃ -40℃ ~ 70℃
产品生命周期 Active Active Obsolete
包装方式 Tube Tape & Reel (TR) Tube
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 - No SVHC No SVHC
REACH SVHC版本 - 2015/06/15 2014/06/16
ECCN代码 EAR99 EAR99 -
HTS代码 8536410020 8536410020 -
