对比图
型号 MCSDC0805-221KU PM105SB-221K-RC MCSDC1006-221KU

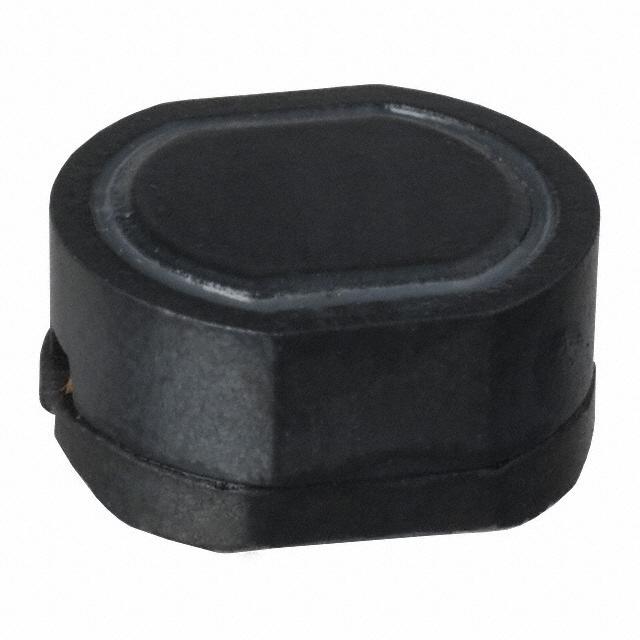

描述 MULTICOMP MCSDC0805-221KU 表面贴装功率电感器, MCSDC0805系列, 220 µH, ± 10%, 非屏蔽, 0.96 ohm, 490 mABOURNS JW MILLER PM105SB-221K-RC 功率电感, 220uH, 10%容差MULTICOMP MCSDC1006-221KU 表面贴装功率电感器, MCSDC1006系列, 220 µH, ± 10%, 非屏蔽, 0.73 ohm, 660 mA
数据手册 ---
制造商 Multicomp Bourns J.W. Miller (伯恩斯) Multicomp
分类 贴片电感电感贴片电感
引脚数 2 2 2
封装 8mm x 7.8mm x 5.3mm 9.9mm x 9.9mm x 4.5mm 10mm x 9.8mm x 5.8mm
安装方式 - Surface Mount -
额定电流 490 mA 470 mA 660 mA
电感 220 µH 220 µH 220 µH
自谐频率 5.00 MHz 5 MHz 3.80 MHz
Q值 12.0 27.0 12.0
共振频率 1.00 kHz - 1 kHz
电感公差 ±10 % ±10 % ±10 %
电阻(DC） 960 mΩ ≤780 mΩ 730 mΩ
额定电流(DC) 490 mA - -
电阻(DC Max) 0.96 Ω 0.78 Ω 0.73 Ω
容差 - ±10 % -
屏蔽 - Yes -
测试频率 - 100 kHz -
工作温度(Max) - 125 ℃ -
工作温度(Min) - -40 ℃ -
封装 8mm x 7.8mm x 5.3mm 9.9mm x 9.9mm x 4.5mm 10mm x 9.8mm x 5.8mm
宽度 - 9.00 mm -
高度 - 4.8 mm -
直径 - 10.0 mm -
包装方式 Cut Tape (CT) Tape & Reel (TR) Cut Tape (CT)
产品生命周期 - Active -
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free -
REACH SVHC版本 - 2016/06/20 -
工作温度 - -40℃ ~ 125℃ -
ECCN代码 - EAR99 -
HTS代码 - 8504508000 -
