对比图
型号 TLVH431AQDCKR TLVH431BIDCKT TLVH431AICT
描述 低电压可调节精密并联稳压器 LOW-VOLTAGE ADJUSTABLE PRECISION SHUNT REGULATORSLMV/TLV 系列### 电压参考，Texas Instruments精密固定和可调电压参考 IC 利用串联、并联或串联/并联拓扑，并提供通孔和表面安装封装。 电压参考的初始准确度为 ±0.02 至 ±2%。TLVH431 系列 1.24 V 表面贴装 可编程 并联 电压基准 - SOT-323-6L
数据手册 ---
制造商 TI (德州仪器) TI (德州仪器) ST Microelectronics (意法半导体)
分类 电压基准芯片电压基准芯片电压基准芯片
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 6 6 6

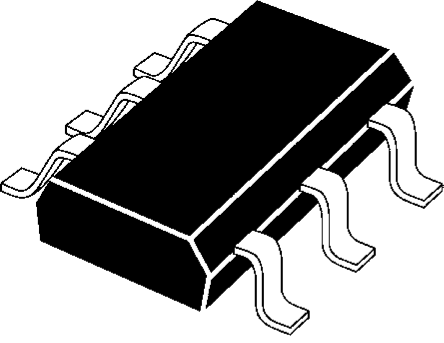

封装 SC-70-6 SC-70-6 SOT-323-6
容差 ±1 % ±0.5 % ±0.5 %
输出电压 1.24V ~ 18V 1.24V ~ 18V 1.24V ~ 18V
输出电流 70 mA 70 mA 60 mA
通道数 1 1 1
输入电压(Max) 20 V 20 V 22 V
输出电压(Max) 18 V 18 V 18 V
输出电压(Min) 1.24 V 1.24 V 1.24 V
输出电流(Max) 80 mA 70 mA 60 mA
工作温度(Max) 125 ℃ 85 ℃ 125 ℃
工作温度(Min) -40 ℃ -40 ℃ -40 ℃
精度 ±1 % ±0.5 % 0.1 mV
输入电压 20 V 1.24V ~ 18V 1.24V ~ 18V
输入电压(DC) - 1.20V ~ 18.0V -
额定电压 - 1.24V ~ 18V -
高度 1 mm 0.9 mm -
封装 SC-70-6 SC-70-6 SOT-323-6
长度 - 2 mm -
宽度 - 1.25 mm -
工作温度 -40℃ ~ 125℃ -40℃ ~ 85℃ -40℃ ~ 125℃
温度系数 ±138 ppm/℃ ±138 ppm/℃ ±100 ppm/℃
产品生命周期 Active Active Active
包装方式 Tape & Reel (TR) Tape & Reel (TR) Tape & Reel (TR)
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
ECCN代码 - - EAR99
