对比图

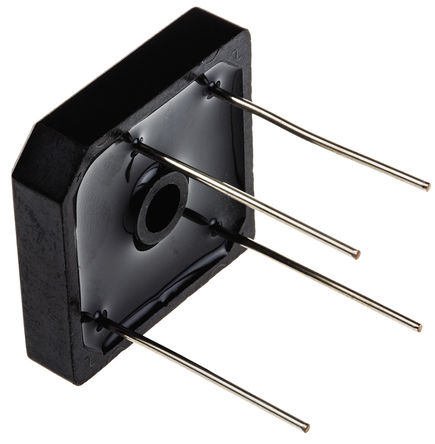

描述 FAIRCHILD SEMICONDUCTOR GBPC3506W 桥式整流器VS-GBPC35xxW 系列，Vishay Semiconductor适用于印刷电路板 (PCB) 或底盘安装 紧凑型结构，带中心孔固定 低热阻 引线结构 ### 认可UL E54214### 桥式整流器 - Vishay Semiconductor桥式整流器将交流 (AC) 输入转换为直流 (DC) 输出，用于全波整流应用。 二极管排列为任一输入极性提供相同的输出极性。 三相全波整流器是桥式电路配置中的六个二极管的排列。 封装设计用于提供最小尺寸、最高可靠性和最大热性能。
数据手册 --
制造商 Fairchild (飞兆/仙童) Vishay Semiconductor (威世)
分类 桥式整流器桥式整流器
安装方式 Through Hole Through Hole
引脚数 4 4
封装 GBPC-W GBPC-W
额定电压(DC) 600 V -
额定电流 35.0 A 35.0 A
电容 180 pF -
输出电流 ≤35.0 A -
针脚数 4 4
正向电压 1.1 V -
耗散功率 83.3 W -
正向电流 35 A 35 A
最大正向浪涌电流（Ifsm） 400 A 400 A
正向电压(Max) 1.1 V 1.1 V
正向电流(Max) 35 A -
工作温度(Max) 150 ℃ 150 ℃
工作温度(Min) -55 ℃ -55 ℃
耗散功率(Max) 83300 mW -
隔离电压 - 2.70 kV
长度 29 mm 28.8 mm
宽度 29 mm 28.8 mm
高度 11.23 mm 7.62 mm
封装 GBPC-W GBPC-W
脚长度 - 24.5 mm
工作温度 -55℃ ~ 150℃ -55℃ ~ 150℃ (TJ)
产品生命周期 Active Active
包装方式 Bulk Each
RoHS标准 RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free
REACH SVHC版本 2015/06/15 -
ECCN代码 EAR99 -
