对比图

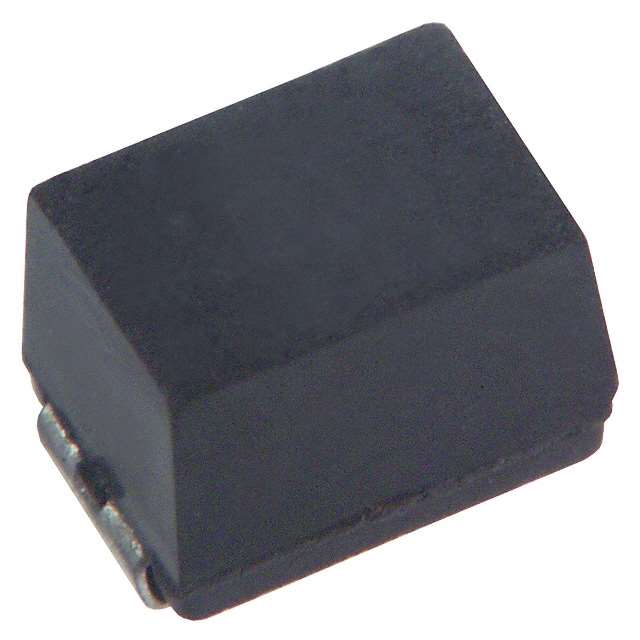

型号 CM453232-R68ML ELJ-FBR68MF 3613CR68M
描述 BOURNS CM453232-R68ML 表面贴装高频电感器, CM453232系列, 680 nH, ± 20%, 1812 [4532 公制], 135 MHz, 0.4 ohmInductor General Purpose Chip Molded Wirewound 680nH 20% 1MHz 30Q-Factor Ferrite 530mA 480Mohm DCR 1812 T/RTE CONNECTIVITY / SIGMA INDUCTORS 3613CR68M 表面贴装高频电感器, 3613C系列, 680 nH, ± 20%, 1812 [4532 公制], 135 MHz, 0.4 ohm
数据手册 ---
制造商 Bourns J.W. Miller (伯恩斯) Panasonic (松下) TE Connectivity (泰科)
分类 电感电感贴片电感
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 2 2 2
封装(公制) 4532 4832 4532
封装 1812 1812 1812
额定电流 500 mA 530 mA 500 mA
容差 ±20 % ±20 % ±20 %
电感 680 nH 680 nH 680 nH
自谐频率 135 MHz 105 MHz 135 MHz
Q值 40.0 30.0 40.0
电阻 400 mΩ - 400 mΩ
共振频率 135 MHz - 135 MHz
电感公差 ±20 % - ±20 %
测试频率 25.2 MHz 1 MHz 25.2 MHz
电阻(DC） ≤400 mΩ ≤480 mΩ ≤400 mΩ
额定电流(DC) 500 mA - 500 mA
工作温度(Max) 100 ℃ - 100 ℃
工作温度(Min) -40 ℃ - -30 ℃
电阻(DC Max) 0.4 Ω 480 mΩ 0.4 Ω
屏蔽 - No No
长度 4.5 mm 4.50 mm 4.5 mm
宽度 3.2 mm 3.2 mm 3.2 mm
高度 3.2 mm 3.4 mm 3.2 mm
封装(公制) 4532 4832 4532
封装 1812 1812 1812
工作温度 -40℃ ~ 125℃ -20℃ ~ 85℃ -30℃ ~ 100℃
产品生命周期 Active Unknown Active
包装方式 Tape & Reel (TR) Tape & Reel (TR) Tape & Reel (TR)
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free 无铅
REACH SVHC标准 No SVHC No SVHC -
REACH SVHC版本 2016/06/20 - -
ELV标准 - - Compliant
ECCN代码 - EAR99 -
HTS代码 - 8504508000 -
