对比图

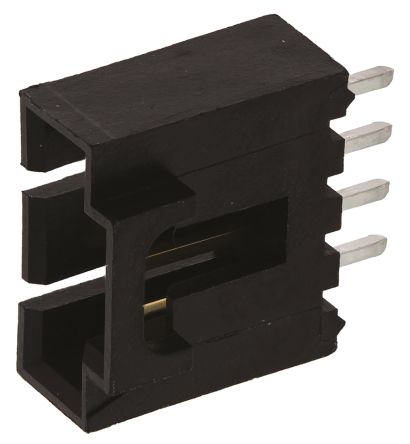

型号 641737-1 70543-0003 15-24-4441
描述 TE Connectivity 商用 MATE-N-LOK 直角印刷电路板引脚管座商用 Mate-N-Lok 直角印刷电路板引脚管座系列，带 5.08 mm 节距。 商用 Mate-N-Lok 直角印刷电路板引脚插头部件号 770846-1、库存号 792-6631，为表面安装兼容型。 商用 Mate-N-Lok 直角印刷电路板引脚插头部件号 172349-1、库存号 720-2332，没有印刷电路板固定特征。触点为预镀锡 标准尾线，适用于 1.57mm 印刷电路板厚度 ### TE Connectivity 商用 MATE-N-LOK 系列TE Connectivity 的 Mate-N-Lok 商用系列连接器具有广泛的应用，包括线对线和线对板的压接和 IDC 端接。 商用系列的 Mate N Lok 连接器的特殊功能包括：完全极化尼龙外壳 简易空心标识 仅需低插入/拔出力 内置触点稳定和自动对齐功能 锁定设备为设计的一部分 在振动和冲击恶劣条件下，连接器部分会保持固定在一起MOLEX 70543-0003 . 有护罩针座, 4路MOLEX 15-24-4441... 线至板连接器, 针座 4路, 5.08MM
数据手册 ---
制造商 TE Connectivity (泰科) Molex (莫仕) Molex (莫仕)
分类 线对板连接器线对板连接器线对板连接器
安装方式 Through Hole Through Hole Through Hole
引脚数 4 - -
封装 - - -
引脚间距 5.08 mm 2.54 mm 5.08 mm
触点数 4 4 4
极性 Female Male Male
触点电镀 Tin Gold Tin
额定电压(AC) 600 V - -
额定电流 12 A 3 A 6.5 A
绝缘电阻 500 MΩ 1000 MΩ 500 MΩ
排数 1 1 1
方向 Right Angle Vertical Vertical
电路数 4 4 -
易燃性等级 UL 94 V-2 UL 94 V-0 UL 94 V-0
针脚数 4 4 4
拔插次数 50 50 -
安装角度 90.0 ° - -
额定电流(Max) 13A/触头 3A/触头 -
工作温度(Max) 105 ℃ 105 ℃ 105 ℃
工作温度(Min) -55 ℃ -40 ℃ -40 ℃
额定电压(Max) 250 VAC 250 VAC -
额定电压 250 VAC 250 V 250 V
接触电阻(Max) 3.25 mΩ 15 mΩ -
线规 - - 22.0 AWG
额定电压(DC) - - 250 V
灼热丝测试标准 - Non-Compliant Non-Compliant
无卤素状态 - Not Low Halogen Not Reviewed
长度 25.4 mm 12.71 mm 23.26 mm
宽度 12.29 mm 6.6 mm 12.6 mm
高度 8.76 mm 11.81 mm 8.28 mm
封装 - - -
引脚间距 5.08 mm 2.54 mm 5.08 mm
外壳颜色 Natural Black Beige
颜色 Natural Black Beige
触点材质 Phosphor Bronze Phosphor Bronze Phosphor Bronze
材质 Nylon Brass -
绝缘材质 Nylon - -
工作温度 -55℃ ~ 105℃ -40℃ ~ 105℃ -
外壳材质 Nylon Plastic Nylon
产品生命周期 Active Active Active
包装方式 Bag Tube Tray
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
ELV标准 Compliant Compliant -
REACH SVHC标准 No SVHC No SVHC -
REACH SVHC版本 2015/06/15 - -
ECCN代码 EAR99 - -
HTS代码 8536694040 - -
