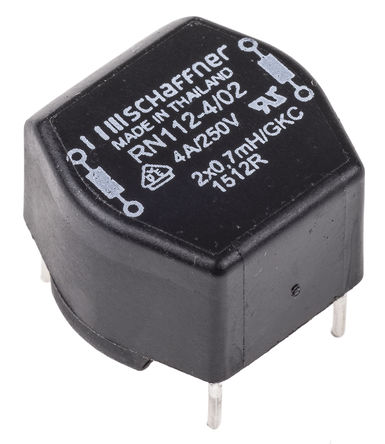

74466240007和RN112-4-02

对比图

型号 74466240007 RN112-4-02 74466340007

描述 WURTH ELEKTRONIK  74466240007  共模扼流圈, 0.7mH, 4ASCHAFFNER  RN112-4-02  扼流圈,共模抑制/非对称模式 2X0.7MH 4AWurth WE-LF Series Wire Wound Common Mode ChokesCompact size Toroidal core with sector winding High attenuation of common mode interferences in low and middle frequency range Recommended for reflow soldering Applications include, Mains filters, Power electronics and SMPS ### Wurth SMD 共模扼流圈

数据手册 ---

制造商 Wurth Electronics (伍尔特) Schaffner Wurth Electronics (伍尔特)

分类 扼流圈扼流圈扼流圈

安装方式 Through Hole Through Hole Surface Mount

引脚数 4 4 -

封装 Horizontal, 4 PC Pin Through Hole Horizontal, 4 PC Pad

额定电压(AC) 250 V 250 V 250 V

额定电流 4 A 4 A 5.25 A

易燃性等级 - UL 94 V-0 -

电感 700 µH 700 µH 700 μH

电阻 27.0 mΩ 27.0 mΩ -

共振频率 - 3 MHz -

电感公差 - -30% ~ 50% -

测试频率 10 kHz, 50 Hz 10 kHz -

电阻(DC） - 0.027 Ω -

额定电流(DC) - 4 A -

工作温度(Max) 125 ℃ 125 ℃ 125 ℃

工作温度(Min) -40 ℃ -40 ℃ -25 ℃

额定电压 - 250 VAC -

电阻(DC Max) 27 mΩ 27 mΩ 30 mΩ

额定电流(Max) 4 A - 5.25 A

容差 - - ±30 %

长度 18 mm 17.7 mm 18.5 mm

宽度 18 mm 17.1 mm -

高度 13 mm 12.9 mm 11.5 mm

封装 Horizontal, 4 PC Pin Through Hole Horizontal, 4 PC Pad

工作温度 -40℃ ~ 125℃ -40℃ ~ 125℃ -40℃ ~ 125℃

产品生命周期 Active Obsolete Active

包装方式 Tray Tube Tape & Reel (TR)

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free Lead Free

REACH SVHC标准 No SVHC No SVHC -

REACH SVHC版本 - 2015/12/17 -

ECCN代码 - EAR99 -

HTS代码 - 8504508000 -
