对比图

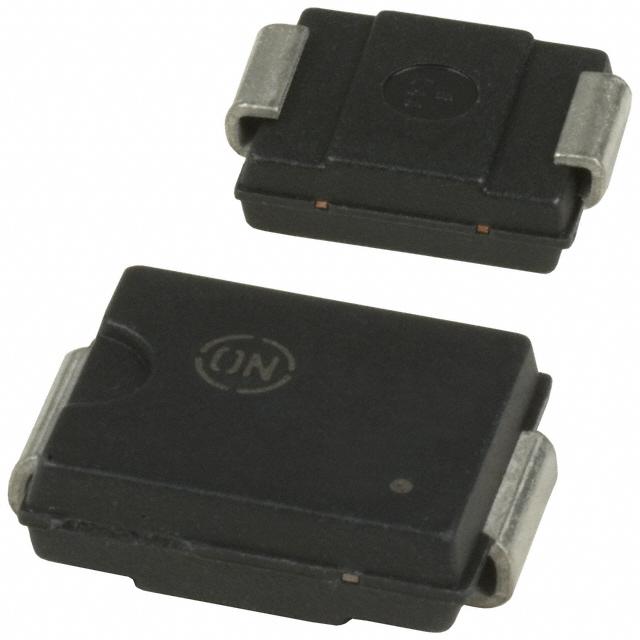

型号 SM15T12A 1.5SMC13AT3G 1.5SMC12AT3G
描述 STMicroelectronics1500W 齐纳瞬态电压抑制器（单向）SMC 系列设计用于保护电压敏感组件抵抗高电压和高能量瞬变。 它们具有极佳的钳位能力、高浪涌能力、低齐纳阻抗和快速响应时间。峰值功率 − 1500W @ 1.0ms 3 类 ESD 等级> (16kV)/人体模型 最高钳位电压 @ 峰值脉冲电流 低泄漏 UL 497B，用于隔离回路保护 指定了最大温度系数 响应时间通常为 ### 瞬态电压抑制器，On Semiconductor1500瓦峰值功率齐纳瞬态电压抑制器单向* 1500 Watt Peak Power Zener Transient Voltage Suppressors Unidirectional*
数据手册 ---
制造商 ST Microelectronics (意法半导体) ON Semiconductor (安森美) ON Semiconductor (安森美)
分类 TVS二极管TVS二极管TVS二极管
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 2 2 2
封装 SMC SMC SMC
额定电压(DC) 12.0 V - -
额定功率 1.5 kW - -
击穿电压 12 V 12.4 V 11.4 V
电路数 1 1 1
针脚数 2 - -
耗散功率 1500 W 1.5 kW 1.5 kW
钳位电压 21.7 V 18.2 V 16.7 V
最大反向电压（Vrrm） 10.2V 11.1V 10.2V
测试电流 1 mA 1 mA 1 mA
最大反向击穿电压 12.6 V 13.7 V 12.6 V
脉冲峰值功率 1500 W 1500 W 1500 W
最小反向击穿电压 11.4 V 12.4 V 11.4 V
击穿电压 11.4 V 12.4 V 11.4 V
工作温度(Max) 150 ℃ 150 ℃ 150 ℃
工作温度(Min) -55 ℃ -65 ℃ -65 ℃
工作结温 -55℃ ~ 150℃ -65℃ ~ 150℃ -65℃ ~ 150℃
无卤素状态 - Halogen Free Halogen Free
长度 7.15 mm 7.11 mm 7.11 mm
宽度 6.25 mm 6.22 mm 6.22 mm
高度 2.45 mm 2.62 mm 2.13 mm
封装 SMC SMC SMC
工作温度 -55℃ ~ 150℃ (TJ) -65℃ ~ 150℃ (TJ) -65℃ ~ 150℃ (TJ)
产品生命周期 Active Active Active
包装方式 Tape & Reel (TR) Tape & Reel (TR) Tape & Reel (TR)
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 No SVHC - -
军工级 Yes - -
REACH SVHC版本 2015/12/17 2015/12/17 2015/12/17
ECCN代码 EAR99 EAR99 EAR99
