对比图
型号 22-28-8362 77315-818-36LF M20-9963646

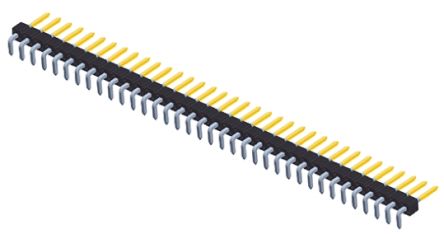

描述 MOLEX 22-28-8362 引脚座AMPHENOL FCI 77315-818-36LF 板至板连接, 直角, BergStik 77315系列, 36 触点, 针座, 2.54 mm, 通孔安装, 1 排HARWIN M20-9963646 板至板连接, M20系列, 36 触点, 针座, 2.54 mm, 通孔安装, 1 排
数据手册 ---
制造商 Molex (莫仕) FCI Electronics (法马通) Harwin
分类 板对板连接器板对板连接器板对板连接器
安装方式 Through Hole Through Hole Through Hole
引脚间距 2.54 mm 2.54 mm 2.54 mm
触点数 36 36 36
极性 Male Male Male
触点电镀 Gold Gold Tin
额定电压(AC) - 500 V 750 V
额定电流 4 A 3 A 3 A
绝缘电阻 - 1.00 GΩ 10000 MΩ
排数 1 1 1
针脚数 36 36 36
额定电流(Max) 4A/触头 3A/触头 3 A
额定电压 250 V 1.5 kV -
接触电阻 - - 20 mΩ
拔插次数 100 - 50
工作温度(Max) 80 ℃ - 105 ℃
工作温度(Min) -40 ℃ - -40 ℃
接触电阻(Max) 20 mΩ - 30 mΩ
额定电压(DC) 250 V - -
灼热丝测试标准 Non-Compliant - -
无卤素状态 Not Low Halogen - -
方向 Right Angle - -
电路数 36 - -
易燃性等级 UL 94 V-0 - -
额定电压(Max) 500 V - -
高度 2.49 mm 2.4 mm 2.54 mm
引脚间距 2.54 mm 2.54 mm 2.54 mm
长度 91.4 mm - 91.44 mm
宽度 2.29 mm - 10.9 mm
外壳颜色 Black Black Black
触点材质 Brass Phosphor Bronze Phosphor Bronze
工作温度 -40℃ ~ 80℃ - -40℃ ~ 105℃
颜色 Black - -
外壳材质 Thermoplastic - -
产品生命周期 Active Active Active
包装方式 Bulk Bulk Bag
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 - No SVHC No SVHC
REACH SVHC版本 - 2015/06/15 2015/12/17
ECCN代码 EAR99 EAR99 -
HTS代码 8536694040 - -
