744760239C和ELJ-NDR39JF

对比图

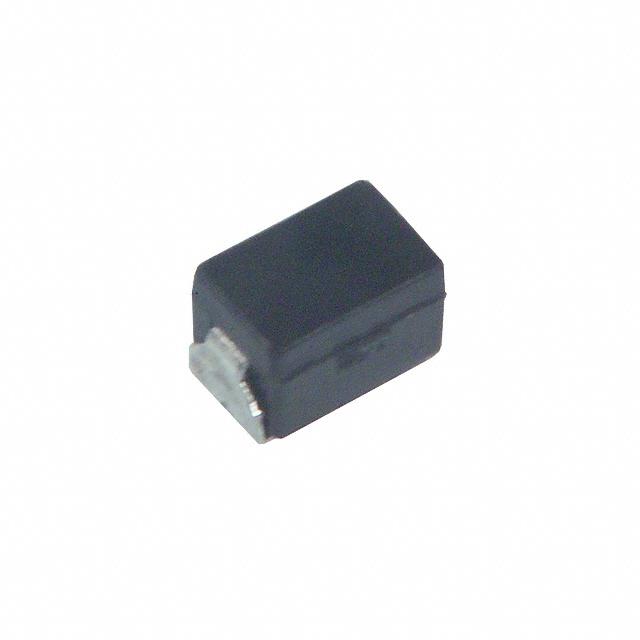

型号 744760239C ELJ-NDR39JF ELJ-NDR39KF

描述 WURTH ELEKTRONIK  744760239C  表面贴装高频电感器, WE-KI系列, 390 nH, ± 5%, 0805 [2012 公制], 560 MHz, 2.1 ohmInductor High Frequency Chip Wirewound 390nH 5% 25.2MHz 10Q-Factor 150mA 2.37Ω DCR 0805 T/RFIXED IND 390nH 150mA 2.37Ω

数据手册 ---

制造商 Wurth Electronics (伍尔特) Panasonic (松下) Panasonic (松下)

分类 电感电感电感

安装方式 Surface Mount Surface Mount Surface Mount

引脚数 2 2 -

封装(公制) 2012 2012 2012

封装 0805 0805 0805

额定电流 290 mA 150 mA 150 mA

容差 ±5 % ±5 % ±10 %

电感 390 nH 390 nH -

自谐频率 560 MHz 150 MHz 150 MHz

Q值 35 10.0 -

电阻 2.10 Ω 2.37 Ω -

共振频率 560 MHz 150 MHz -

电感公差 ±5 % ±5 % -

测试频率 100 MHz 25.2 MHz 25.2 MHz

电阻(DC） ≤2.1 Ω ≤2.37 Ω ≤2.37 Ω

额定电流(DC) 290 mA - -

工作温度(Max) 125 ℃ - -

工作温度(Min) -40 ℃ - -

电阻(DC Max) 2.1 Ω 2.37 Ω -

屏蔽 - No -

长度 2.28 mm 2 mm 2 mm

宽度 1.7 mm 1.25 mm 1.25 mm

高度 1.28 mm 1.25 mm -

封装(公制) 2012 2012 2012

封装 0805 0805 0805

工作温度 -40℃ ~ 125℃ -20℃ ~ 85℃ -20℃ ~ 85℃

产品生命周期 Active Unknown Unknown

包装方式 Cut Tape (CT) Tape & Reel (TR) Tape & Reel (TR)

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free Lead Free

REACH SVHC标准 No SVHC No SVHC -

ECCN代码 - EAR99 -

HTS代码 - 8504508000 -
