对比图

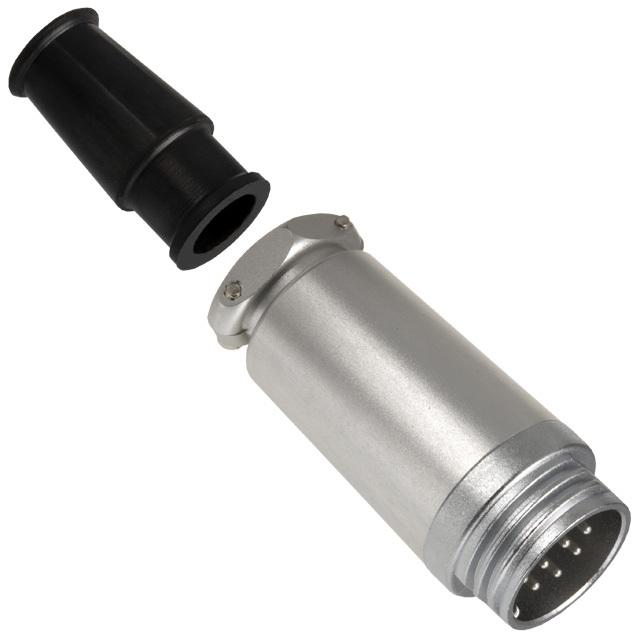

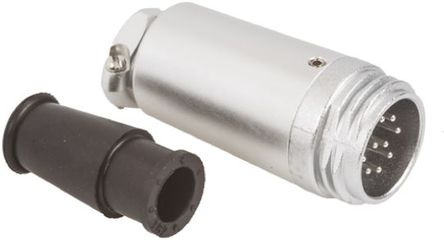

型号 RM-15TJD-10P RM15TJD-10P(71)
描述 JACK EXT. W/PIN INSERT (10 CON)RM15T 连接器，带螺纹联轴器Hirose 提供简洁系列圆形连接器，设计为满足通信和电子应用市场的严格要求。 这些 RM 系列圆形连接器有螺纹耦合，且尺寸小、耐用、质量高，并超过机械和电气性能。黄铜和锌合金外壳，镀镍 合成树脂绝缘体 镀银铜合金触点 ### 注有关应力消除件，请参阅 Hirose JR 系列，例如库存号 537-2401。### Hirose RM 系列视频设备的 10 路标准（15mm 配对面直径）连接器。 包括带金属外壳和焊接端接的电缆或底盘安装插头和插座。坚固耐用的微型圆形连接器 机械和电气性能卓越 ### HIROSE 15mm 圆形视频连接器（螺纹）额定电流 | 5A ---|--- 工作电压 | 350 V 交流，490 V 直流 绝缘电阻 | 500 V 直流条件下最小 1000MΩ 1 A 直流条件下的触点电阻 | 最大 14mΩ 耐电压 | 1kV 交流 温度范围 | -55°C 至 +85°C 湿度 | 符合 MIL-std-202 主体材料 | 己二烯酞酸脂 电缆直径 | 8mm 颜色 | 黑色 技术规格 --- 部件名称 | 材料 | 表面 外壳 | 黄铜和人造树脂 | 镀镍 绝缘体 | 人造树脂 | 公触点 | 铜合金 | 镀银 母触点 | 铜合金 | 镀银
数据手册 --
制造商 Hirose Electric (广濑) Hirose Electric (广濑)
分类 圆形连接器圆形连接器
安装方式 Solder Solder
触点数 10 10
触点电镀 Silver Silver
额定电流 5 A 5 A
针脚数 10 10
工作温度(Max) - 85 ℃
工作温度(Min) - -25 ℃
额定电压 - 350 VAC
触点材质 Copper Alloy Copper Alloy
绝缘材质 Plastic Plastic
工作温度 -25℃ ~ 85℃ -25℃ ~ 85℃
产品生命周期 Obsolete Active
包装方式 Bulk Bulk
RoHS标准 Non-Compliant RoHS Compliant
含铅标准 Contains Lead Lead Free
