对比图
型号 6-5535512-4 M20-7880546 6-535512-4

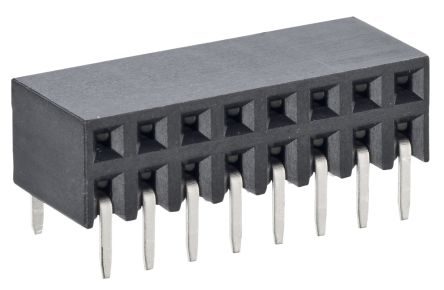

描述 AMP FROM TE CONNECTIVITY 6-5535512-4 板至板连接器, 母, 10路, 2排HARWIN M20-7880546 板至板连接, M20系列, 10 触点, 插座, 2.54 mm, 通孔安装, 2 排Conn Socket Strip SKT 10POS 2.54mm Solder RA Thru-Hole Gang of Tubes
数据手册 ---
制造商 TE Connectivity (泰科) Harwin TE Connectivity (泰科)
分类 板对板连接器板对板连接器板对板连接器
安装方式 Through Hole Through Hole Through Hole
引脚间距 2.54 mm 2.54 mm 2.54 mm
触点数 10 10 10
极性 Female Female -
触点电镀 Gold, Tin over Nickel Tin Gold, Tin Lead
额定电流 2 A 3 A -
绝缘电阻 5000 MΩ 1.00 MΩ 5000 MΩ
排数 2 2 2
针脚数 10 10 10
接触电阻 - 15.0 mΩ -
拔插次数 - 50 -
额定电压 - 1000 V -
接触电阻(Max) 12 mΩ 20 mΩ 12 mΩ
方向 Horizontal - Right Angle
易燃性等级 UL 94 V-0 - UL 94 V-0
额定电流(Max) 2A/触头 - 2A/触头
工作温度(Max) 125 ℃ - 125 ℃
工作温度(Min) -55 ℃ - -55 ℃
额定电压(Max) 333 VAC - 333 VAC
引脚间距 2.54 mm 2.54 mm 2.54 mm
长度 12.7 mm - 12.7 mm
宽度 8.13 mm - 8.13 mm
高度 6.05 mm - 6.05 mm
外壳颜色 Black Black Black
颜色 Black Black Black
触点材质 Phosphor Bronze Phosphor Bronze Phosphor Bronze
材质 - Polyester -
工作温度 -55℃ ~ 125℃ -40℃ ~ 105℃ -55℃ ~ 125℃
外壳材质 Polyester - Polyester
产品生命周期 Active Active Active
包装方式 Tube - Tube
RoHS标准 RoHS Compliant RoHS Compliant Non-Compliant
含铅标准 Lead Free Lead Free Contains Lead
REACH SVHC标准 - No SVHC -
REACH SVHC版本 - 2015/12/17 -
ELV标准 Compliant - Non-Compliant
ECCN代码 EAR99 - EAR99
HTS代码 8536694040 - 8536694040
