对比图
型号 DF13-10P-1.25H(20) DF13-10P-1.25H(51)

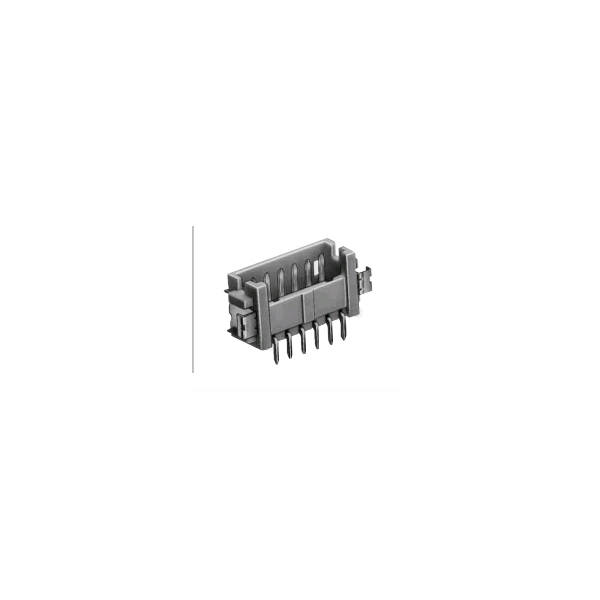

描述 Hirose DF13 系列 1.25mm 节距微型表面安装直角引脚管座是薄型连接器 (3.6mm)，具有防磨擦盒式结构，设计巧妙，可防止错误插入。 这些 DF13 表面安装直角引脚管座的设计具有防止焊接脱落的金属装置，以及用于精确印刷电路板定位的 0.8 mm 轮毂直径。 对于此系列 DF13 表面安装直角引脚管座，以 (20) 结尾的部件号为镀锡触点。 DF13 系列表面安装连接器管座还有很多应用，包括便携式 PC、摄像机和移动终端等。额定电流 1A 电压额定值 150V 交流 工作温度范围 -35 至 +85°C ### 1.25mm 线到板 - Hirose DF13Conn Shrouded Header HDR 10POS 1.25mm Solder RA SMD Embossed T/R
数据手册 --
制造商 Hirose Electric (广濑) Hirose Electric (广濑)
分类 板对板连接器板对板连接器
排数 1 1
针脚数 10 10
触点数 10 -
极性 Male -
触点电镀 Tin -
额定电流 1 A -
绝缘电阻 >500MΩ @100VDC -
接触电阻 <30mΩ @100mA -
额定电压 150 V -
产品生命周期 Obsolete Active
包装方式 Tube Tape & Reel (TR)
RoHS标准 RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free
安装方式 Surface Mount -
引脚间距 1.25 mm -
长度 17.15 mm -
宽度 5 mm -
高度 3.6 mm -
引脚间距 1.25 mm -
外壳颜色 Beige -
颜色 Beige -
触点材质 Brass -
工作温度 -35℃ ~ 85℃ -
外壳材质 Plastic -
