对比图

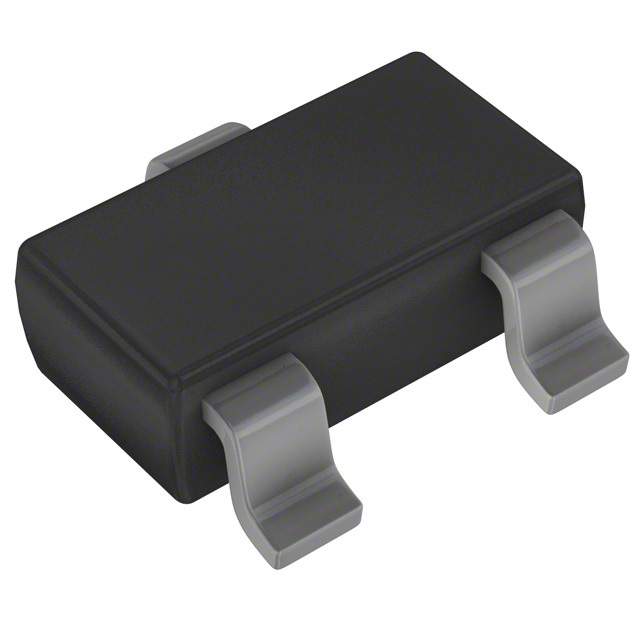

型号 AP432AWL-7 TS3431CILT AP432AWG-7
描述 V-Ref Adjustable 1.24V to 20V 200mA 3Pin SC-59 T/RSTMICROELECTRONICS TS3431CILT 电压基准, 分流 - 可调, TS3431系列, 1.24V至24V, SOT-23-3并联 200mA
数据手册 ---
制造商 Diodes (美台) ST Microelectronics (意法半导体) Diodes (美台)
分类 电压基准芯片电压基准芯片电压基准芯片
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 - 3 3
封装 SC-59-3 SOT-23-3 SC-59-3
容差 ±0.5 % ±0.25 % ±0.5 %
输入电压(DC) - 1.24 V -
输出电压 1.24V ~ 20V 1.24V ~ 24V 1.24V ~ 20V
输出电流 200 mA 100 mA 200 mA
供电电流 - 400 µA 10.0 mA
通道数 1 1 1
针脚数 - 3 -
耗散功率 - 360 mW -
输入电压(Max) - 25 V 20 V
输出电压(Max) 20 V 24 V 20 V
输出电压(Min) 1.24 V 1.24 V 1.24 V
输出电流(Max) - 100 mA 200 mA
工作温度(Max) - 125 ℃ 85 ℃
工作温度(Min) - -40 ℃ -20 ℃
精度 - ±0.25 % 0.5 %
输入电压 ≤36 V 25 V ≤36 V
输入电流 - - 10.0 mA
长度 - 3.04 mm -
宽度 - 1.4 mm -
高度 - 1.02 mm 1.3 mm
封装 SC-59-3 SOT-23-3 SC-59-3
工作温度 -20℃ ~ 85℃ -40℃ ~ 125℃ -20℃ ~ 85℃
温度系数 ±30 ppm/℃ ±100 ppm/℃ ±30 ppm/℃
产品生命周期 Obsolete Active Unknown
包装方式 Tape & Reel (TR) Cut Tape (CT) Tape & Reel (TR)
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 - No SVHC -
REACH SVHC版本 - 2015/12/17 -
ECCN代码 - EAR99 -
