对比图

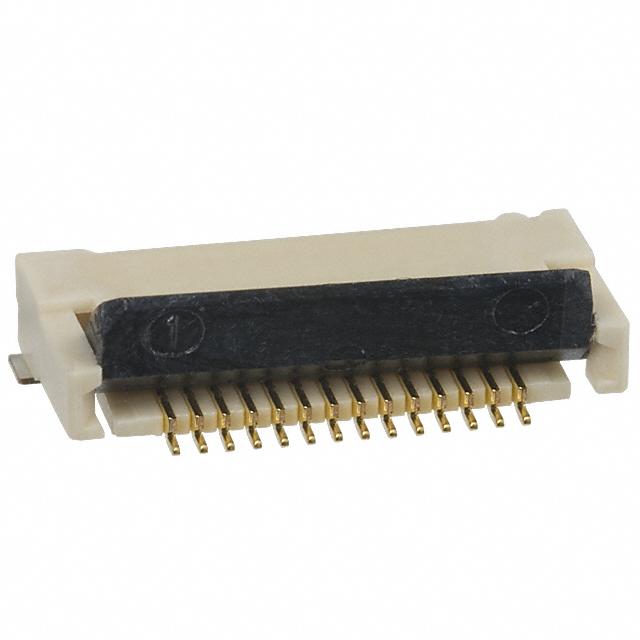

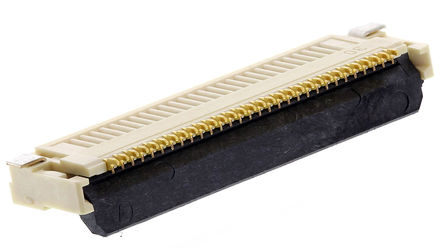

型号 XF2M-3015-1A FH34SRJ-30S-0.5SH(50) XF2M30151L
描述 0.5mm 节距旋转反位锁薄型连接器 - XF2M 系列0.5mm 节距 FPC 连接器,带 2mm 板载型和双面触点。 这些 0.5mm 节距连接器具有旋转反位锁机制,可帮助 FPC 安装并实现更高的接触可靠性,装配期间操作便捷且能在狭窄空间中安全安装。 这些薄型 0.5mm 节距 FPC 连接器具有 LCP 树脂 (UL94V-0) 外壳和滑块。 这些薄型 0.5mm FPC 连接器的合适应用包括小型移动设备,如数码相机、移动电话、数字音频和视频播放器、DVD 播放器和数字摄像机。采用旋转反位锁机制,以确保牢固连接 低 2mm 板载型 侧面接入表面安装端子 0.3mm 适用 FPC 厚度 单排双面触点 无卤 ### Omron 0.5mm 节距薄型 FPC 连接器 - XF 系列HIROSE(HRS) FH34SRJ-30S-0.5SH(50) 连接器, FFC/ FPC板, FH34S系列, 30 触点, 插座, 0.5 mm, 表面安装 , 底部CONN FPC 30POS 0.5MM PITCH SMD
数据手册 ---
制造商 Omron (欧姆龙) Hirose Electric (广濑) Omron (欧姆龙)
分类 连接器连接器连接器
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 30 30 -
封装 SMD SMD -
引脚间距 500 µm - 500 µm
触点数 30 30 30
极性 Male Female -
触点电镀 Gold Gold Tin
额定电压(DC) 50.0 V - -
额定电压(AC) 50.0 V - -
额定电流 500 mA 0.5 A 0.5 A
绝缘电阻 100 MΩ - -
排数 1 1 -
针脚数 30 30 30
拔插次数 20 20 20
额定电流(Max) 0.5 A - -
工作温度(Max) 85 ℃ - -
工作温度(Min) -30 ℃ - -
额定电压 50 V 50 V 50 V
接触电阻(Max) 50 mΩ - -
长度 19.1 mm - -
宽度 5.9 mm - -
高度 2.1 mm - -
封装 SMD SMD -
引脚间距 500 µm - 500 µm
外壳颜色 Natural Gray Natural
颜色 Natural - -
触点材质 Copper Alloy Phosphor Bronze Copper Alloy
工作温度 -30℃ ~ 85℃ -55℃ ~ 85℃ -30℃ ~ 85℃
外壳材质 Plastic - Plastic
产品生命周期 Active Active Obsolete
包装方式 Tape & Reel (TR) Tape & Reel (TR) Cut Tape (CT)
RoHS标准 RoHS Compliant RoHS Compliant Non-Compliant
含铅标准 Lead Free Lead Free Contains Lead
REACH SVHC标准 No SVHC No SVHC -
REACH SVHC版本 - 2014/06/16 -
ECCN代码 EAR99 EAR99 -
HTS代码 8536694040 - -
