对比图
型号 B13B-ZR B13B-ZR(LF)(SN)

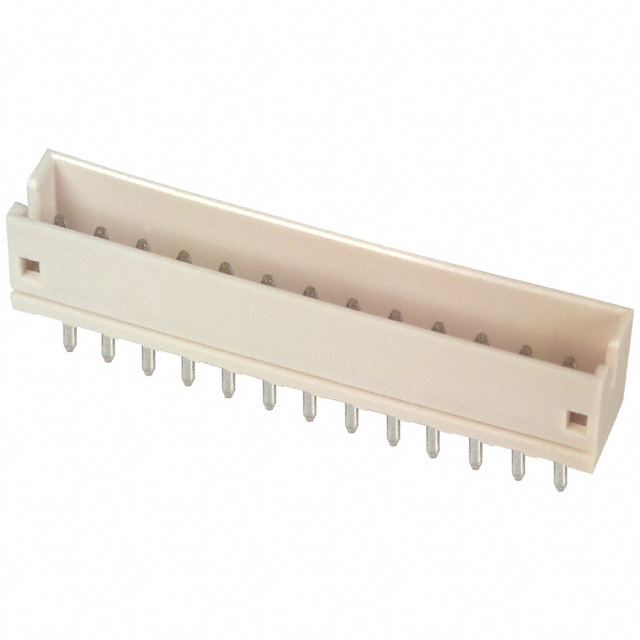

描述 JST (JAPAN SOLDERLESS TERMINALS) B13B-ZR 线至板连接器, 顶部进入, ZH系列, 13 触点, 针座, 1.5 mm, 通孔安装, 1 排1.5 mm JST ZH 连接器系列顶部接入通孔有罩管座这些 1.5 mm 节距 JST ZH 有罩管座为顶部接入、通孔安装类型。 这些 1.5 mm 节距 JST ZH 垂直管座的 PC 板厚度范围为 0.6 至 1.2 mm。### 注有关相关的 ZH 外壳，请参见库存号 762-0844（典型）。### 认可UL 认证 E60389 CSA 认证 LR20812 TUV 认证 R9351092### 1.5 mm 线到板 - JST ZH 连接器JSTZH 连接器系列是紧凑型 1.5 mm 节距薄型线到板系统。 ZH 系列厚度为 3.5 mm，顶部插入类型的板上方高度为 5.6mm，侧面接入类型为 3.7 mm，在各种应用中均可节省空间。
数据手册 --
制造商 JST (日本压着端子) JST (日本压着端子)
分类 线对板连接器插针
安装方式 Through Hole Through Hole
封装 - ThroughHole
引脚间距 1.50 mm 1.50 mm
触点数 13 13
极性 Male Male
触点电镀 Tin Lead Tin
额定电流 1 A 1 A
排数 1 1
针脚数 13 13
额定电压 50 V 50 V
长度 21 mm 21 mm
宽度 3.5 mm 3.5 mm
高度 4.5 mm 4.5 mm
封装 - ThroughHole
引脚间距 1.50 mm 1.50 mm
外壳颜色 Natural Natural
触点材质 Brass Brass
工作温度 -25℃ ~ 85℃ -25℃ ~ 85℃
外壳材质 Nylon Nylon
产品生命周期 Obsolete Active
包装方式 Bulk Bulk
RoHS标准 Non-Compliant Non-Compliant
含铅标准 Contains Lead Lead Free
REACH SVHC标准 No SVHC -
REACH SVHC版本 2015/12/17 -
