对比图

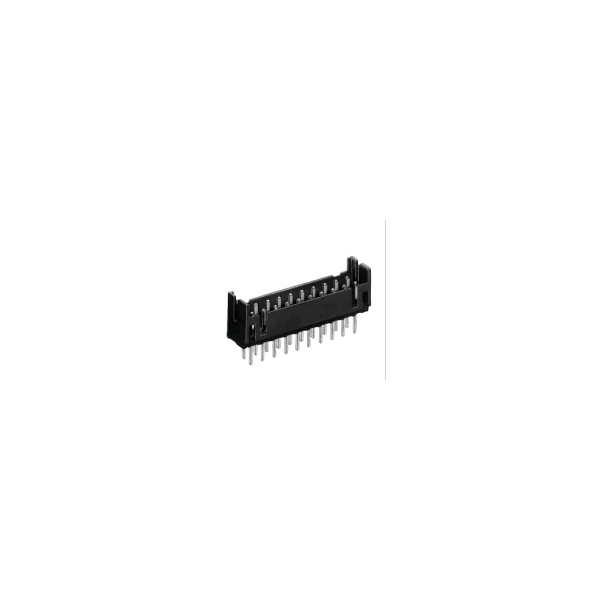

型号 DF11-12DP-2DSA(24) DF11-12DP-2DSA(08) B12B-PHDSS
描述 UL94V-0 板通孔直径 0.8mm ### 2.0mm 双排连接器 - Hirose DF11### 2.0mm 双排连接器 - Hirose压接类型板到线连接器系列 双排 2mm 节距触点 压缩 5mm 宽度 AWG 22 到 30 简单的锁定机制 肋纹防止错误插入 ### 标准UL E52653, CSA LR95109线至板连接器, 2 mm, 12 触点, 针座, DF11 Series, 通孔安装, 2 排JST (JAPAN SOLDERLESS TERMINALS) B12B-PHDSS 线至板连接器, 顶部进入, PHD系列, 12 触点, 针座, 2 mm, 通孔安装, 2 排
数据手册 ---
制造商 Hirose Electric (广濑) Hirose Electric (广濑) JST (日本压着端子)
分类 线对板连接器板对板连接器线对板连接器
安装方式 Through Hole Through Hole Through Hole
封装 - Through Hole -
引脚间距 2.00 mm - 2.00 mm
触点数 12 12 12
极性 Male Male Male
触点电镀 Tin Tin Tin Lead
绝缘电阻 >1000MΩ @500VDC 1000MΩ @500VDC -
排数 2 2 2
针脚数 12 12 12
接触电阻 <30mΩ @100mA <30mΩ @100mA -
额定电流(Max) 2 A 2 A -
接触电阻(Max) 30 mΩ 30 mΩ -
额定电流 2 A - 3 A
易燃性等级 UL 94 V-0 - -
拔插次数 30 - -
额定电压 250 V - 250 V
长度 14.0 mm 14 mm 13.9 mm
宽度 5 mm 5 mm 5 mm
高度 6.6 mm 6.6 mm 6.5 mm
封装 - Through Hole -
引脚间距 2.00 mm - 2.00 mm
外壳颜色 Black Black Natural
颜色 Black Black -
触点材质 Brass Brass Copper
工作温度 -30℃ ~ 85℃ -30℃ ~ 85℃ -25℃ ~ 85℃
材质 Polyamide (PA) - -
外壳材质 Plastic - Nylon
产品生命周期 Active Active Obsolete
包装方式 Tube Bag Bulk
RoHS标准 RoHS Compliant RoHS Compliant Non-Compliant
含铅标准 Lead Free Lead Free Contains Lead
REACH SVHC标准 No SVHC - No SVHC
REACH SVHC版本 - - 2015/12/17
ECCN代码 EAR99 - -
