对比图

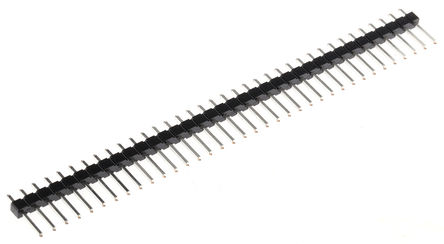

型号 77311-401-36LF TSW-136-10-G-S M20-9993645
描述 AMPHENOL FCI 77311-401-36LF 板至板连接, BergStik 77311系列, 36 触点, 针座, 2.54 mm, 通孔安装, 1 排SAMTEC TSW-136-10-G-S 板至板连接, 垂直, TSW系列, 36 触点, 针座, 2.54 mm, 通孔安装, 1 排HARWIN M20-9993645 板至板连接, M20系列, 36 触点, 针座, 2.54 mm, 通孔安装, 1 排
数据手册 ---
制造商 Amphenol (安费诺) Samtec (申泰电子) Harwin
分类 板对板连接器板对板连接器板对板连接器
安装方式 Through Hole Through Hole Through Hole
封装 - - -
引脚间距 - 2.54 mm 2.54 mm
触点数 36 36 36
极性 Male Male Male
额定电流 3 A - 3 A
排数 1 1 1
额定电压 1500 V - 1.5 kV
触点电镀 - Gold Gold
额定电压(AC) - - 750 V
绝缘电阻 - - 10000 MΩ
针脚数 - - 36
接触电阻 - - 25 mΩ
拔插次数 - - 300
额定电流(Max) - 6.3A/触头 3A/触头
工作温度(Max) - 125 ℃ 105 ℃
工作温度(Min) - -55 ℃ -40 ℃
接触电阻(Max) - - 20 mΩ
额定电压(Max) - 550 VAC -
封装 - - -
长度 - - 91.44 mm
宽度 - - 2.54 mm
高度 - 8.38 mm 8.64 mm
引脚间距 - 2.54 mm 2.54 mm
触点材质 Phosphor Bronze Phosphor Bronze Phosphor Bronze
外壳颜色 - Black Black
工作温度 - -55℃ ~ 125℃ -40℃ ~ 105℃
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
REACH SVHC版本 2015/06/15 2015/06/15 2015/12/17
含铅标准 - - Lead Free
REACH SVHC标准 - No SVHC No SVHC
产品生命周期 - Active Active
包装方式 - Bulk -
