对比图
型号 CBT3384PW CBT3384PW,112 SN74CBT3384CPWR
描述 CBT 系列总线开关，NXPNXP 的 CBT 系列总线开关是高速 TTL 兼容设备。 总线开关是短延时单晶体管或传输门解决方案，用于多路复用数据总线、底板中的热交换板、存储器交错、信号调节和单向电平移位。 合适的应用包括电信基础设施、手机、单向电平移位和工业控制。### 总线开关，NXPNXP CBT系列 总线开关 CBT3384PW,112, 5 x 1:1配置, 10输出, 4.5 → 5.5 V电源, 24引脚 TSSOP封装10位FET BUSSWITCH 5 -V总线-2 -V冲保护开关 10-BIT FET BUSSWITCH 5-V BUS SWITCH WITH -2-V UNDERSHOOT PROTECTION
数据手册 ---
制造商 NXP (恩智浦) Nexperia (安世) TI (德州仪器)
分类 逻辑芯片逻辑控制器逻辑控制器
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 24 24 24

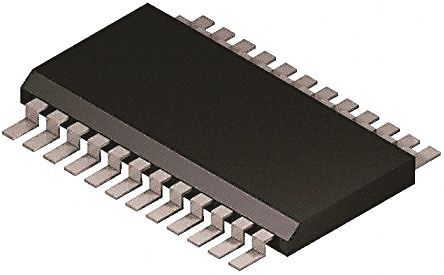

封装 TSSOP-24 TSSOP-24 TSSOP-24
输出电流 - 128 mA 64.0 mA
通道数 - 2 -
针脚数 - 24 -
位数 10 10 10
工作温度(Max) 85 ℃ 85 ℃ 85 ℃
工作温度(Min) -40 ℃ -40 ℃ -40 ℃
电源电压 - 4.5V ~ 5.5V 4.5V ~ 5.5V
电源电压(Max) - 5.5 V 5.5 V
电源电压(Min) - 4.5 V 4 V
电源电压(DC) 5.00 V - 4.00V ~ 5.50V
触点类型 SPST - SPST
传送延迟时间 - - 150 ps
电压波节 - - 5.00 V
带宽 - - 200 MHz
长度 7.9 mm 7.9 mm 7.8 mm
宽度 4.5 mm 4.5 mm 4.4 mm
高度 0.95 mm 0.95 mm 1.15 mm
封装 TSSOP-24 TSSOP-24 TSSOP-24
工作温度 - -40℃ ~ 85℃ -40℃ ~ 85℃
产品生命周期 Unknown Active Active
包装方式 Tube Bulk Tape & Reel (TR)
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free 无铅 Lead Free
ECCN代码 - EAR99 EAR99
