对比图

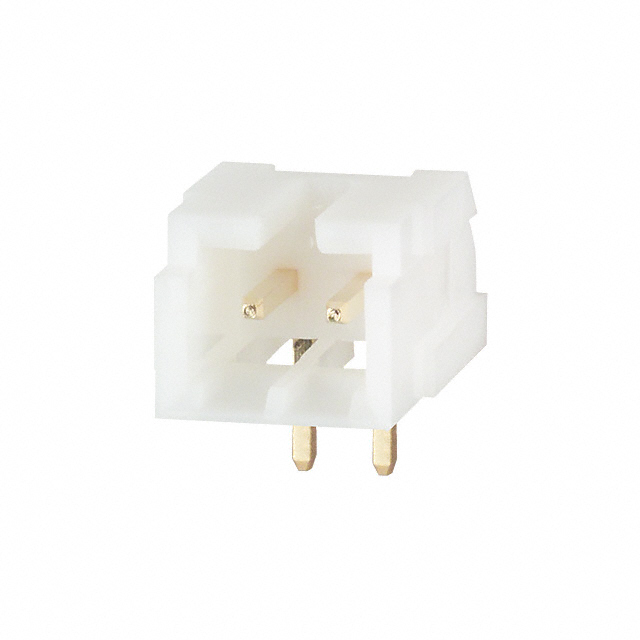

型号 53426-0210 DF1B-2P-2.5DS(01) S2B-XH-A(LF)(SN)
描述 MOLEX 53426-0210 线至板连接器, Mini-Lock 53426系列, 2 触点, 针座, 2.5 mm, 通孔安装, 1 排2.5mm间距连接器导线连接（产品符合UL / CSA标准） 2.5mm Pitch Connector for Discrete Wire Connection (Product Compliant with UL/CSA Standard)JST (JAPAN SOLDERLESS TERMINALS) S2B-XH-A (LF)(SN) 线至板连接器, 直角, XH系列, 2 触点, 针座, 2.5 mm, 通孔安装, 1 排
数据手册 ---
制造商 Molex (莫仕) Hirose Electric (广濑) JST (日本压着端子)
分类 线对板连接器插头插座线对板连接器
安装方式 Through Hole Through Hole Through Hole
封装 - - 插座 P=2.5mm
引脚间距 - 2.50 mm -
触点数 2 2 2
极性 Male Male Male
触点电镀 Tin Gold Tin
额定电压(AC) - - 250 V
额定电流 3 A - 3 A
绝缘电阻 1000 MΩ >1000MΩ @500VDC 1000 MΩ
排数 1 1 1
针脚数 - 2 2
接触电阻 - <30mΩ @100mA 10.0 mΩ
额定电流(Max) 3A/触头 - 3 A
工作温度(Max) 105 ℃ - 85 ℃
工作温度(Min) -40 ℃ - -25 ℃
额定电压 250 V 250 V 250 V
接触电阻(Max) 20 mΩ - 20 mΩ
灼热丝测试标准 Non-Compliant - -
无卤素状态 Not Low Halogen - -
方向 Right Angle - -
电路数 2 - -
拔插次数 30 - -
额定电压(Max) 250 V - -
长度 - 7.5 mm 7.4 mm
宽度 - 12.5 mm 11.5 mm
高度 6.7 mm 5.7 mm 6.1 mm
封装 - - 插座 P=2.5mm
引脚间距 - 2.50 mm -
接插高度 19.9 mm, 18.0 mm - -
外壳颜色 - White White
颜色 White White Natural
触点材质 Phosphor Bronze Brass Brass
材质 - - Polyamide (PA)
工作温度 -40℃ ~ 105℃ -35℃ ~ 85℃ -25℃ ~ 85℃
外壳材质 - Plastic -
产品生命周期 Active Active Active
包装方式 - Bulk Box
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 - Lead Free Lead Free
REACH SVHC标准 No SVHC - No SVHC
REACH SVHC版本 - - 2015/12/17
