对比图

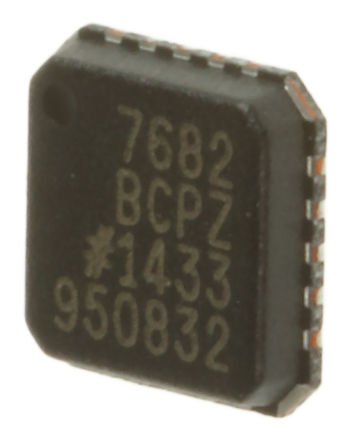

型号 AD7682BCPZ AD7689ACPZRL7 AD7682BCPZRL7
描述 ANALOG DEVICES AD7682BCPZ 模数转换器, 四路, 16 bit, 250 kSPS, 单, 2.3 V, 5.5 V, LFCSP16位4通道/ 8通道， 250 kSPS时的PulSAR ADC 16-Bit, 4-Channel/8-Channel, 250 kSPS PulSAR ADC16位4通道/ 8通道， 250 kSPS时的PulSAR ADC 16-Bit, 4-Channel/8-Channel, 250 kSPS PulSAR ADC
数据手册 ---
制造商 ADI (亚德诺) ADI (亚德诺) ADI (亚德诺)
分类 AD转换器AD转换器AD转换器
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 20 20 20
封装 LFCSP-20 LFCSP-20 LFCSP-20
通道数 4 8 4
位数 16 16 16
耗散功率 15.5 mW 15.5 mW 15.5 mW
采样率 250 ksps 250 ksps 250 ksps
功耗 15.5 mW - 15.5 mW
分辨率(Bits) 16.0 16.0 16.0
模数转换数(ADC) 1 1 1
输入数 4 8 4
工作温度(Max) 85 ℃ 85 ℃ 85 ℃
工作温度(Min) -40 ℃ -40 ℃ -40 ℃
耗散功率(Max) 19.2 mW 21 mW 19.2 mW
电路数 1 1 -
电源电压(DC) 2.30V (min) - -
针脚数 20 - -
输入通道数 4 - -
电源电压 2.3V ~ 5.5V - -
电源电压(Max) 5.5 V - -
电源电压(Min) 2.3 V - -
长度 4 mm - 4 mm
宽度 4 mm 4 mm 4 mm
高度 0.83 mm 0.83 mm 0.83 mm
封装 LFCSP-20 LFCSP-20 LFCSP-20
工作温度 -40℃ ~ 85℃ -40℃ ~ 85℃ -40℃ ~ 85℃
产品生命周期 Active Active Active
包装方式 Tray Tape & Reel (TR) Tape & Reel (TR)
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
军工级 No No No
REACH SVHC标准 No SVHC - -
REACH SVHC版本 2015/12/17 - -
