对比图

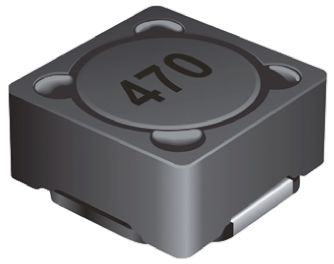

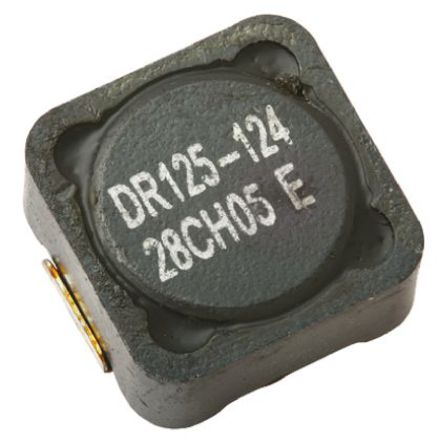

型号 DR125-330-R SRR1260-330M B82477G4333M000
描述 COILTRONICS DR125-330-R. 电感, 33uH, 20%容差BOURNS SRR1260-330M 电感, 屏蔽, 33uH, 2.8A, SMD, 整卷B82477-G4 系列磁性屏蔽线绕扼流圈应用包括电源电压、直流-直流转换器和汽车电子的滤波 磁性屏蔽铁氧体磁芯，具有焊接到接线端子的漆包铜线线圈 无铅镀锡终端 Type | B82477-G4 ---|--- Dimensions (max) | 12.8 x 12.8 x 8.0 mm Weight | Approx. 4g Marking | Manuf., L value in μH, date code Climatic category | 55/125/56 Solderability | 5s, 235ºC, wetting >90%
数据手册 ---
制造商 Cooper Bussmann (库柏) Bourns J.W. Miller (伯恩斯) Epcos (爱普科斯)
分类 电感贴片电感贴片电感
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 2 2 -
封装 12.5mm x 12.5mm x 6mm 12.5mm x 12.5mm x 6mm 12.8mm x 12.8mm x 8mm
额定电流 3.28 A 3 A 3.00 A
容差 ±20 % ±20 % ±20 %
电感 33 µH 33 µH 33 µH
自谐频率 - 9.97 MHz -
Q值 - 27.0 -
电感公差 ±20 % ±20 % ±20 %
测试频率 100 kHz 100 KHz 0.1 MHz
电阻(DC） 50.5 mΩ ≤60 mΩ 0.053 Ω
工作温度(Max) 125 ℃ 125 ℃ 125 ℃
工作温度(Min) -40 ℃ -40 ℃ -
电阻(DC Max) 50.5 mΩ 60 mΩ 0.053 Ω
屏蔽 Yes - -
长度 12.5 mm 12.5 mm 12.8 mm
宽度 12.5 mm 12.5 mm -
高度 6 mm 6 mm 8 mm
封装 12.5mm x 12.5mm x 6mm 12.5mm x 12.5mm x 6mm 12.8mm x 12.8mm x 8mm
工作温度 -40℃ ~ 125℃ -40℃ ~ 125℃ -
产品生命周期 Unknown Active Active
包装方式 Cut Tape (CT) Tape & Reel (TR) Tape & Reel (TR)
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC版本 2015/06/15 2016/06/20 2015/06/15
REACH SVHC标准 No SVHC - No SVHC
ECCN代码 - EAR99 -
HTS代码 - 8504508000 -
