对比图

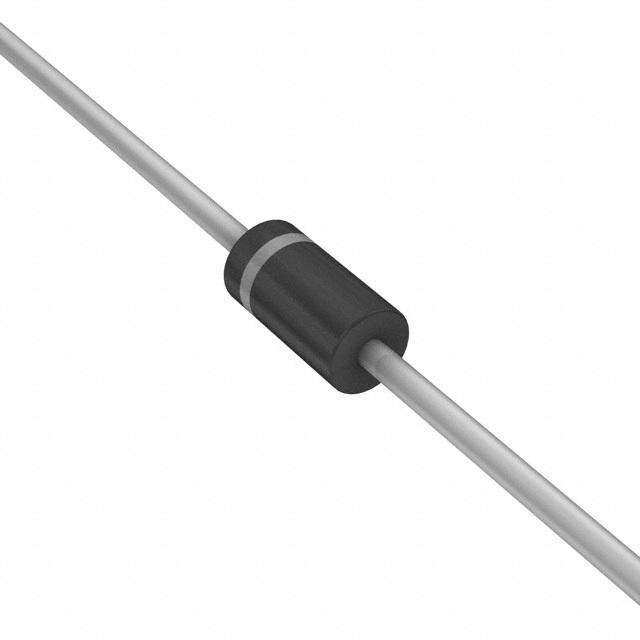

型号 1N5946BRL JANTX1N4486 1N4761A-TR
描述 3 W DO- 41 Surmetic TM 30齐纳稳压器 3 W DO−41 Surmetic TM 30 Zener Voltage Regulators1.5 WATT玻璃ZENER DIODES 1.5 WATT GLASS ZENER DIODES1.3W，1N47xxA 系列，Vishay Semiconductor### 齐纳二极管，Vishay Semiconductor
数据手册 ---
制造商 ON Semiconductor (安森美) Microsemi (美高森美) Vishay Semiconductor (威世)
分类 齐纳二极管齐纳二极管齐纳二极管
安装方式 Through Hole Through Hole Through Hole
引脚数 - 2 2
封装 DO-204AL DO-204AL DO-41
容差 ±5 % ±5 % ±5 %
正向电压 1.5V @200mA 1.5V @1A 1.2V @200mA
耗散功率 3 W 1.5 W 1.00 W
测试电流 5 mA 3.3 mA 3.3 A
稳压值 75 V 75 V 75 V
额定功率(Max) 3 W 1.5 W 1.3 W
工作温度(Max) 200 ℃ 175 ℃ 175 ℃
耗散功率(Max) - - 1.3 W
工作温度(Min) -65 ℃ -65 ℃ -
额定电压(DC) 6.20 V - -
额定功率 3.00 W - -
正向电压(Max) 1.5V @200mA - -
长度 5.2 mm 4.06 mm 4.1 mm
宽度 2.7 mm - 2.6 mm
高度 2.7 mm - 2.6 mm
封装 DO-204AL DO-204AL DO-41
工作温度 -65℃ ~ 200℃ -65℃ ~ 175℃ 175 ℃
产品生命周期 Unknown Active Obsolete
包装方式 Tape & Reel (TR) Bag Tape & Reel (TR)
RoHS标准 Non-Compliant Non-Compliant RoHS Compliant
含铅标准 Contains Lead Lead Free
