对比图
型号 1-826629-2 77311-124-12LF TSW-112-24-T-S

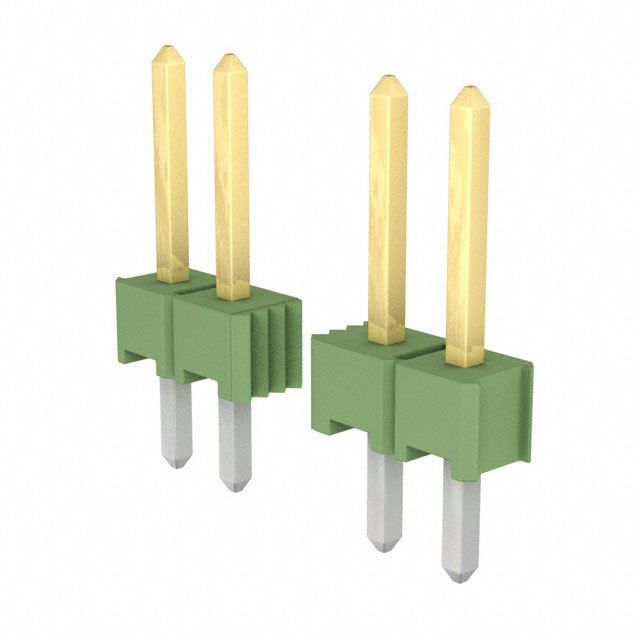

描述 AMP FROM TE CONNECTIVITY 1-826629-2 板至板连接, 直型, AMPMODU Mod II系列, 12 触点, 针座, 2.54 mm, 通孔安装, 1 排AMPHENOL FCI 77311-124-12LF 板至板连接, 垂直, BergStik 77311系列, 12 触点, 针座, 2.54 mm, 焊接, 1 排SAMTEC TSW-112-24-T-S Board-To-Board Connector, 2.54mm, 12Contacts, Header, TSW Series, Through Hole, 1Rows
数据手册 ---
制造商 TE Connectivity (泰科) FCI Electronics (法马通) Samtec (申泰电子)
分类 板对板连接器板对板连接器板对板连接器
安装方式 Through Hole Through Hole Through Hole
封装 - - -
引脚间距 2.54 mm - 2.54 mm
触点数 12 12 12
极性 Male Male Male
触点电镀 Tin, Gold, Gold over Nickel - Tin
额定电流 5 A - -
绝缘电阻 5000 MΩ 5000 MΩ -
排数 1 1 1
方向 Vertical - -
易燃性等级 UL 94 V-0 - -
针脚数 12 12 -
额定电流(Max) 3A/触头 - 6.3A/触头
工作温度(Max) 105 ℃ 125 ℃ 105 ℃
工作温度(Min) -65 ℃ -65 ℃ -55 ℃
额定电压(Max) - - 550 VAC
高度 9.5 mm - 9.27 mm
封装 - - -
引脚间距 2.54 mm - 2.54 mm
外壳颜色 Green Black Black
颜色 Green - -
触点材质 Phosphor Bronze Phosphor Bronze Phosphor Bronze
工作温度 -65℃ ~ 105℃ -65℃ ~ 125℃ -55℃ ~ 105℃
外壳材质 Thermoplastic - -
产品生命周期 Active - -
包装方式 Bulk Bulk Bulk
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free -
ELV标准 Compliant - -
REACH SVHC标准 No SVHC - No SVHC
REACH SVHC版本 2015/06/15 2015/06/15 2015/06/15
ECCN代码 EAR99 EAR99 -
HTS代码 8536694040 - -
