对比图

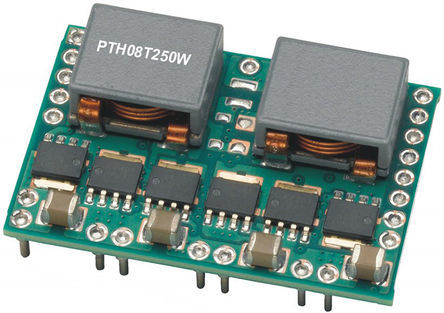

型号 PTH08T250WAD PTH08T250WAS PTH08T250WAZT
描述 PTH 系列，Texas InstrumentsTexas Instruments 直流到直流转换器非隔离降压电源模块，具有可调输出电压。### 非隔离电源模块，Texas Instruments非隔离电源模块支持需要卓越的 EMI 保护和热性能、高输出电流、高输出电压等的设计。 SIMPLE SWITCHER® 电源模块系列在小型、易于使用的封装中提供一体化电源解决方案，以满足极端工作条件或只需标准功能套件的要求。集成屏蔽式电感器 精密启动，软启动，跟踪排序 同类最佳的热性能 引脚至引脚兼容模块，用于不同的负载电流 易于使用的封装 通过 EN55022 (CISPR22) B 类辐射和传导 EMI 标准50 -A ， 4.5 V至14 V输入，非隔离，宽输出，具有TurboTrans⑩调节电源模块 50-A, 4.5-V to 14-V INPUT, NON-ISOLATED, WIDE-OUTPUT, ADJUSTABLE POWER MODULE WITH TurboTrans⑩50 -A ， 4.5 V至14 V输入，非隔离，宽输出，具有TurboTrans⑩调节电源模块 50-A, 4.5-V to 14-V INPUT, NON-ISOLATED, WIDE-OUTPUT, ADJUSTABLE POWER MODULE WITH TurboTrans⑩
数据手册 ---
制造商 TI (德州仪器) TI (德州仪器) TI (德州仪器)
分类 DC/DC转换器DC/DC转换器DC/DC转换器
安装方式 Through Hole Surface Mount Surface Mount
引脚数 22 22 22
封装 DIP-22 SMD-22 DIP-22
电源电压(DC) 12.0 V 12.0 V 12.0 V
额定功率 - 180 W 180 W
输出接口数 1 1 1
输入电压(DC) 4.50V ~ 14.0V 4.50V ~ 14.0V 4.50V ~ 14.0V
输出电压 0.7V ~ 3.6V 0.7V ~ 3.6V 0.7V ~ 3.6V
输出电流 50 A 50 A 50 A
调节输出数 1 1 1
拓扑结构 Buck Buck Buck
输入电压(Max) 14 V 14 V 14 V
输入电压(Min) 4.5 V 4.5 V 4.5 V
输入电压(DC Max) 14 V - 14 V
输入电压(DC Min) 4.5 v - 4.5 v
输出电压(Max) 3.6 V - 3.6 V
输出电压(Min) 0.7 V - 700 mV
输出电流(Max) 50 A 50 A 50 A
输出功率(Max) 172.8 W - 172.8 W
额定功率(Max) 180 W - 180 W
工作温度(Max) 85 ℃ 85 ℃ 85 ℃
工作温度(Min) -40 ℃ -40 ℃ -40 ℃
输入电压 4.5V ~ 14V 4.5V ~ 14V 4.5V ~ 14V
宽度 25.91 mm - 25.91 mm
高度 9.64 mm 6.64 mm 10.23 mm
封装 DIP-22 SMD-22 DIP-22
长度 38.61 mm - -
工作温度 -40℃ ~ 85℃ -40℃ ~ 85℃ -40℃ ~ 85℃
产品生命周期 Active Active Active
包装方式 Tray Tray Tape & Reel (TR)
RoHS标准 RoHS Compliant Non-Compliant RoHS Compliant
含铅标准 Lead Free Contains Lead Lead Free
REACH SVHC版本 2015/06/15 - 2015/06/15
REACH SVHC标准 No SVHC - -
