对比图
型号 76SC03T 78J04T 76SC04T

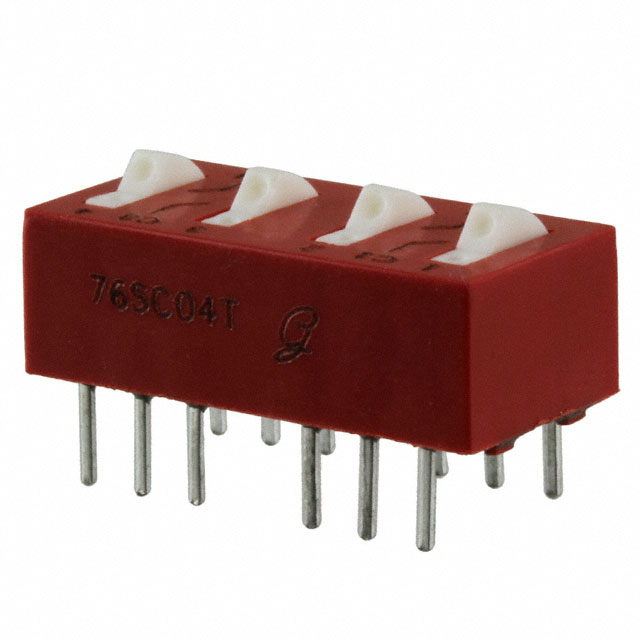

描述 Switch DIP ON OFF SPDT 3 Raised Rocker 0.15A 30VDC PC Pins 2000Cycles/SwitchCycles Thru-Hole TubeGRAYHILL 78J04T DIP / SIP开关, 78系列, SPDT, 通孔安装, 4 电路, DIP非密封, 30 VDCGRAYHILL 76SC04T DIP / SIP开关, 76系列, SPDT, 通孔安装, 4 电路, DIP非密封, 30 VDC
数据手册 ---
制造商 Grayhill Grayhill Grayhill
分类 DIP/SIPDIP/SIPDIP/SIP
安装方式 Through Hole Through Hole Through Hole
封装 DIP DIP DIP
引脚间距 2.54 mm 2.54 mm 2.54 mm
额定电压(DC) - 30 V 30 V
接触器类型 Rocker - Rocker
电容 - - 2.00 pF
触点类型 SPDT SPDT SPDT
电路数 - 4 4
针脚数 3 4 4
接触电阻 - - 100 mΩ
额定电流(Max) - 0.15A @30VDC 0.15A @30VDC
工作温度(Max) - 85 ℃ 85 ℃
工作温度(Min) - -40 ℃ -40 ℃
额定电压 30 VDC 30 VDC 30 VDC
额定电压(DC Max) - 30 V 30 V
长度 14.73 mm 22.4 mm 19.8 mm
宽度 9.65 mm 9.65 mm 9.65 mm
高度 8 mm 8 mm 8 mm
封装 DIP DIP DIP
引脚间距 2.54 mm 2.54 mm 2.54 mm
触点材质 Copper Alloy Copper Alloy Copper Alloy
工作温度 -40℃ ~ 85℃ -40℃ ~ 85℃ -40℃ ~ 85℃
产品生命周期 2000 Cycle(s) Active Active
包装方式 Tube Tube Tube
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 - No SVHC No SVHC
REACH SVHC版本 - 2016/06/20 2016/06/20
ECCN代码 - EAR99 EAR99
