对比图

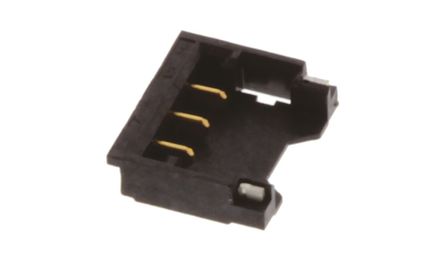

型号 DF57H-3P-1.2V(21) DF57-3P-1.2V(21) 78171-0003
描述 HIROSE(HRS) DF57H-3P-1.2V(21) 线至板连接器, DF57系列, 3 触点, 针座, 1.2 mm, 表面安装 , 1 排HIROSE(HRS) DF57-3P-1.2V(21) 线至板连接器, DF57系列, 3 触点, 针座, 1.2 mm, 压接MOLEX 78171-0003 线至板连接器, Pico-EZmate 78171系列, 3 触点, 针座, 1.2 mm, 表面安装 , 1 排
数据手册 ---
制造商 Hirose Electric (广濑) Hirose Electric (广濑) Molex (莫仕)
分类 线对板连接器板对板连接器线对板连接器
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 3 - -
封装 1.2mm - -
触点数 3 3 3
极性 Male Male Male
触点电镀 Tin Tin Gold
额定电流 2 A - 1.5 A
绝缘电阻 500 MΩ - 100 MΩ
排数 1 1 1
针脚数 3 3 -
额定电流(Max) 2 A - 1.5A/触头
额定电压 50 V - 50VAC, 50VDC
接触电阻(Max) 10 mΩ - 20 mΩ
灼热丝测试标准 - - Non-Compliant
无卤素状态 - - Low Halogen
方向 - - Vertical
电路数 - - 3
拔插次数 - - 10
工作温度(Max) - - 85 ℃
工作温度(Min) - - -25 ℃
宽度 5.3 mm - -
高度 1.4 mm - 1.45 mm
封装 1.2mm - -
接插高度 - - 1.40 mm
外壳颜色 Black Black Black
颜色 Black Black -
触点材质 Brass Brass Copper Alloy
工作温度 -35℃ ~ 85℃ - -25℃ ~ 85℃
产品生命周期 Active Obsolete Active
包装方式 Tape & Reel (TR) Tape & Reel (TR) Tape & Reel (TR)
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 No SVHC No SVHC No SVHC
REACH SVHC版本 2014/06/16 2014/06/16 -
