对比图

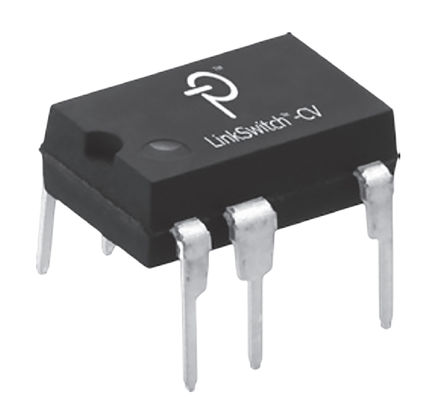

型号 LNK624DG LNK624PG LNK624DG-TL
描述 LinkSwitch-CV 系列离线交流-直流转换器Power Integrations LinkSwitch-CV 系列能效、离线开关交流-直流转换器带精确初级侧恒定电压 (CV) 控制。 LinkSwitch-CV 系列可显著简化低功率 CV 转换器设计，且无需光耦合器和次级 CV 控制电路，同时可提供出色的输出电压调节。 这些高度集成设备包含 725V 电源 MOSFET，带开/关控制固态机器、自偏置、频率抖动、逐周期电流限制和滞后热关闭电路。 无光耦合器和所有次级 CV 控制电路 IC 是自偏置 – 无需偏置绕组电源 补偿外部组件温度变化 连续和/或非连续模式操作用于设计灵活性 频率抖动极大减少了 EMI 滤波成本 自动重启保护可减少 >95% 的传输电力，用于输出短路和所有控制回路故障（开路和短路组件） 滞后热关闭带自动恢复 符合 HV 排放和所有其他引脚之间的爬电要求 无初级或次级电流感应电阻器 无负载功耗 完全符合所有全球节能规定，无附加组件 开/关控制提供低负载下的恒定效率 - 适用于强制性 EISA 和 ENERGY STAR 2.0 规定 ### 交流-直流转换器，Power IntegrationsLinkSwitch-CV 系列离线交流-直流转换器Power Integrations LinkSwitch-CV 系列能效、离线开关交流-直流转换器带精确初级侧恒定电压 (CV) 控制。 LinkSwitch-CV 系列可显著简化低功率 CV 转换器设计，且无需光耦合器和次级 CV 控制电路，同时可提供出色的输出电压调节。 这些高度集成设备包含 725V 电源 MOSFET，带开/关控制固态机器、自偏置、频率抖动、逐周期电流限制和滞后热关闭电路。 无光耦合器和所有次级 CV 控制电路 IC 是自偏置 – 无需偏置绕组电源 补偿外部组件温度变化 连续和/或非连续模式操作用于设计灵活性 频率抖动极大减少了 EMI 滤波成本 自动重启保护可减少 >95% 的传输电力，用于输出短路和所有控制回路故障（开路和短路组件） 滞后热关闭带自动恢复 符合 HV 排放和所有其他引脚之间的爬电要求 无初级或次级电流感应电阻器 无负载功耗 完全符合所有全球节能规定，无附加组件 开/关控制提供低负载下的恒定效率 - 适用于强制性 EISA 和 ENERGY STAR 2.0 规定 ### 交流-直流转换器，Power IntegrationsLNK624DG-TL 编带
数据手册 ---
制造商 Power Integrations (帕沃英蒂格盛) Power Integrations (帕沃英蒂格盛) Power Integrations (帕沃英蒂格盛)
分类 AC-DC转换器AC-DC转换器AC-DC转换器
安装方式 Surface Mount Through Hole Surface Mount
引脚数 7 7 7
封装 SOIC-8 DIP-8 SO-8C
额定功率 11 W 11 W 11 W
输出接口数 3 3 3
输出电压 5 VDC 5 VDC -
击穿电压 725 V 725 V 725 V
输出功率 6.5 W 6.5 W 6.5 W
开关频率 100 kHz 100 kHz 100 kHz
占空比 54 % 54 % 54 %
输入电压(Max) 265 VAC 265 VAC -
输入电压(Min) 85 VAC 85 VAC -
输出电压(Max) 5 VDC 5 VDC -
输出电流(Max) 1.2 A 1.2 A -
最大占空比 54 % 54 % 54 %
工作温度(Max) 150 ℃ 150 ℃ 150 ℃
工作温度(Min) -40 ℃ -40 ℃ -40 ℃
输入电压 85VAC ~ 265VAC 85VAC ~ 265VAC -
频率 - 100 kHz -
输出电流 - 268 mA -
耗散功率 - 5.50 W -
针脚数 - - 8
输入电压(AC Max) - - 265 v
输入电压(AC Min) - - 85 v
长度 4.9 mm 9.83 mm -
宽度 3.9 mm 6.6 mm -
高度 1.65 mm 3.68 mm -
封装 SOIC-8 DIP-8 SO-8C
工作温度 -40℃ ~ 150℃ (TJ) -40℃ ~ 150℃ -40℃ ~ 150℃ (TJ)
产品生命周期 Active Active Active
包装方式 Tube Tube Tape & Reel (TR)
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
ECCN代码 - - EAR99
