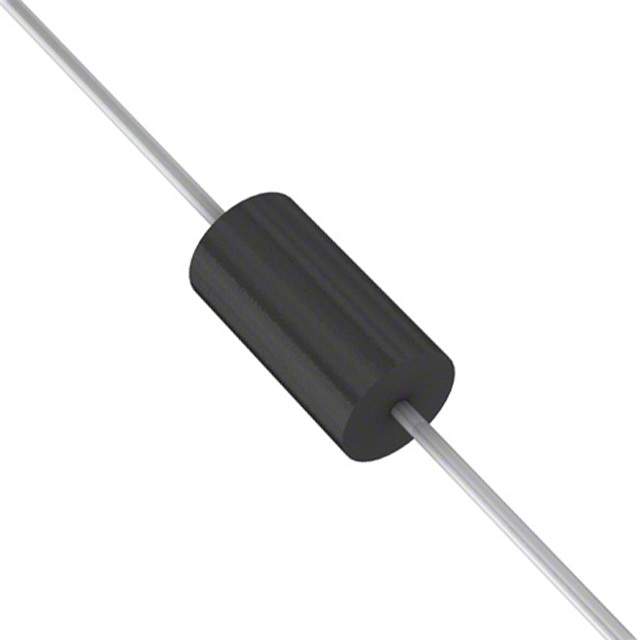

SA16和SA16A-B

对比图

型号 SA16 SA16A-B SA15A

描述 ESD 抑制器/TVS 二极管 SA16 Uni-Directional瞬态电压抑制二极管 Transient Voltage Suppression DiodesSA系列 24.4V 0.5kW 通孔 单向 瞬态电压抑制二极管 DO-204AC

数据手册 ---

制造商 Littelfuse (力特) Littelfuse (力特) Littelfuse (力特)

分类 TVS二极管TVS二极管

安装方式 Through Hole - Through Hole

引脚数 2 - 2

封装 DO-204AC-2 DO-15 DO-204AC

额定电压(DC) 16.0 V - 15.0 V

工作电压 16 V - -

额定功率 500 W - 500 W

击穿电压 17.8 V - 18.5 V

电路数 1 - 1

钳位电压 28.8 V - 24.4 V

测试电流 1 mA - 1 mA

脉冲峰值功率 500 W - 500 W

最小反向击穿电压 16.88 V - 16.7 V

工作温度(Max) 175 ℃ - 175 ℃

工作温度(Min) -65 ℃ - -55 ℃

工作结温 -65℃ ~ 175℃ - -65℃ ~ 175℃

额定电流 - - 20.9 A

针脚数 - - 2

耗散功率 - - 500 W

最大反向击穿电压 - - 19.2 V

正向电流 - - 20.9 A

击穿电压 - - 16.7 V

工作结温(Max) - - 175 ℃

长度 7.60 mm - 7.6 mm

直径 3.60 mm - 3.60 mm

封装 DO-204AC-2 DO-15 DO-204AC

工作温度 -55℃ ~ 175℃ (TJ) - -55℃ ~ 175℃

产品生命周期 Obsolete Active Active

包装方式 Tape & Reel (TR) - Tape & Reel (TR)

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free - Lead Free

REACH SVHC版本 - - 2016/06/20
