对比图
型号 FH28-50S-0.5SH(05) FH28-50S-0.5SH(98) XF2M-5015-1A

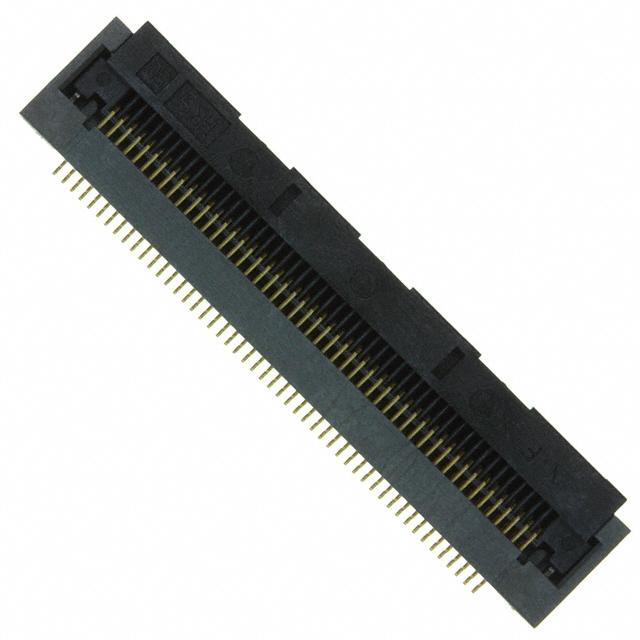

描述 HIROSE(HRS) FH28-50S-0.5SH(05) 连接器, FFC/ FPC板, FH28系列, 50 触点, 插座, 0.5 mm, 表面安装 , 底部FFC & FPC Connectors 50P SMT HORIZ ZIF AU 20.5MM HT 0.5MM PITCHOMRON ELECTRONIC COMPONENTS XF2M-5015-1A 连接器, FFC/FPC, 母 50路 1排, 整卷
数据手册 ---
制造商 Hirose Electric (广濑) Hirose Electric (广濑) Omron (欧姆龙)
分类 连接器连接器连接器
安装方式 Surface Mount Surface Mount Surface Mount
封装 SMD - SMD
引脚间距 500 µm - 500 µm
引脚数 - - 50
触点数 50 - 50
极性 Female Female Female
触点电镀 Gold - Gold
额定电流 500 mA 500 mA 500 mA
绝缘电阻 >500MΩ @100VDC 500 MΩ 100 MΩ
排数 1 - 1
针脚数 50 50 50
接触电阻 <50mΩ @1mA - -
拔插次数 20 20 20
额定电流(Max) 0.5 A - 0.5 A
工作温度(Max) 105 ℃ 105 ℃ 85 ℃
工作温度(Min) -40 ℃ 40 ℃ -30 ℃
额定电压 50 V 50 V 50 V
接触电阻(Max) 50 mΩ - 50 mΩ
额定电压(DC) - - 50.0 V
额定电压(AC) - - 50.0 V
长度 29.9 mm - 29.1 mm
宽度 6.5 mm - 5.9 mm
高度 2.55 mm - 2.1 mm
封装 SMD - SMD
引脚间距 500 µm - 500 µm
外壳颜色 Gray Gray Natural
触点材质 Phosphor Bronze Phosphor Bronze Copper Alloy
工作温度 -40℃ ~ 105℃ -40℃ ~ 105℃ -30℃ ~ 85℃
外壳材质 - - Plastic
产品生命周期 Active Active Obsolete
包装方式 Tape & Reel (TR) Tape & Reel (TR) Tape & Reel (TR)
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 No SVHC - No SVHC
REACH SVHC版本 2014/06/16 - -
ECCN代码 - - EAR99
HTS代码 - - 8536694040
