对比图

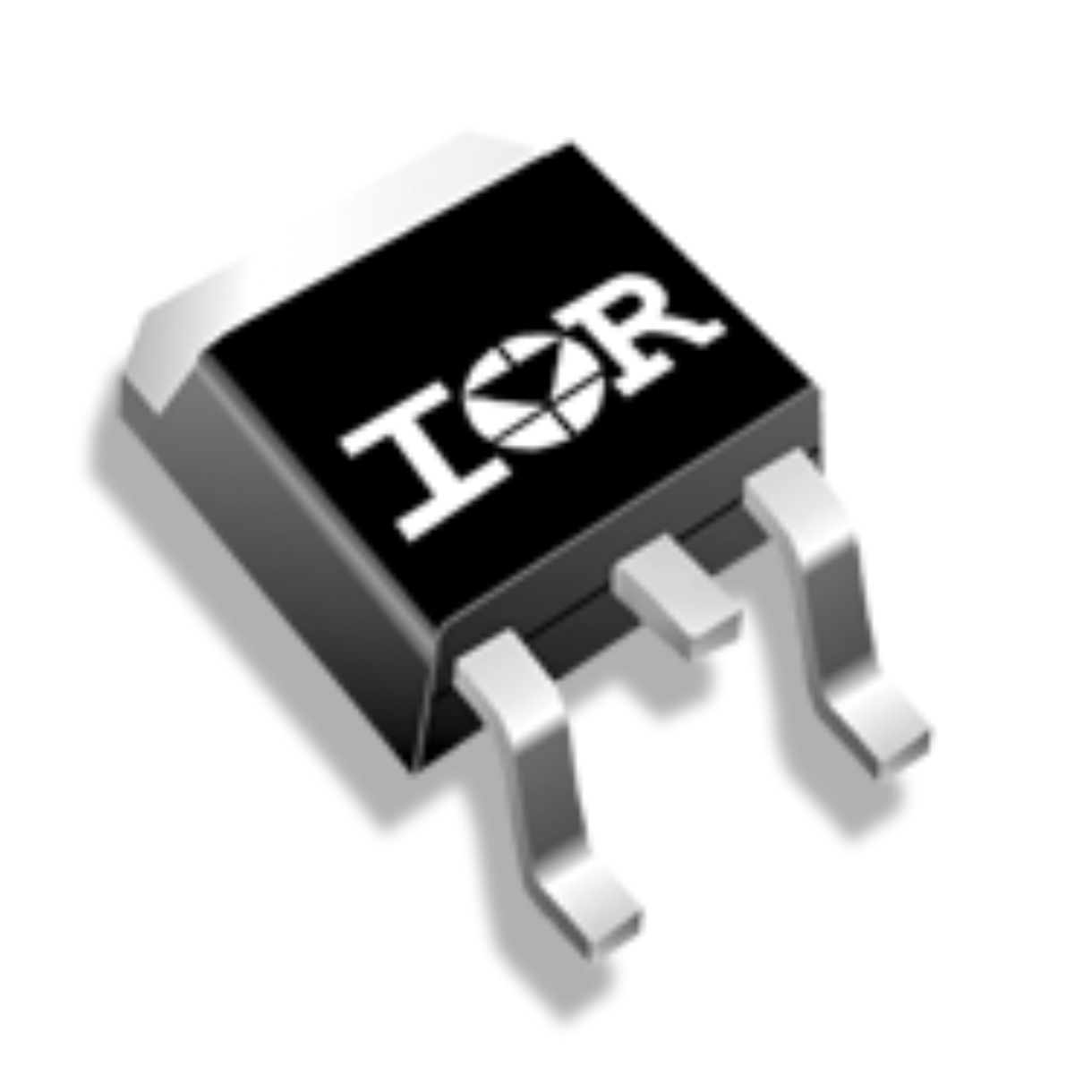

型号 IRLR9343TRLPBF IRLR9343TRPBF
描述 DPAK P-CH 55V 20A单 P沟道 -12 V 1.3 W 10 nC 功率Mosfet 表面贴装 - MICRO-3
数据手册 --
制造商 Infineon (英飞凌) Infineon (英飞凌)
分类 MOS管MOS管
安装方式 Surface Mount Surface Mount
引脚数 3 3
封装 TO-252-3 TO-252-3
额定功率 - 79 W
通道数 - 1
针脚数 - 3
漏源极电阻 - 0.093 Ω
极性 P-CH P-CH
耗散功率 79W (Tc) 79 W
阈值电压 - 1 V
漏源极电压(Vds) 55 V 55 V
连续漏极电流(Ids) 20A 20A
上升时间 24 ns 24 ns
输入电容(Ciss) 660pF @50V(Vds) 660pF @50V(Vds)
下降时间 9.5 ns 9.5 ns
工作温度(Max) 175 ℃ 175 ℃
工作温度(Min) -40 ℃ -40 ℃
耗散功率(Max) 79W (Tc) 79W (Tc)
宽度 - 6.22 mm
封装 TO-252-3 TO-252-3
材质 Silicon Silicon
工作温度 -40℃ ~ 175℃ -40℃ ~ 175℃ (TJ)
产品生命周期 Not Recommended for New Designs Active
包装方式 Tape & Reel (TR) Tape & Reel (TR)
RoHS标准 RoHS Compliant
含铅标准 Lead Free Lead Free
