对比图

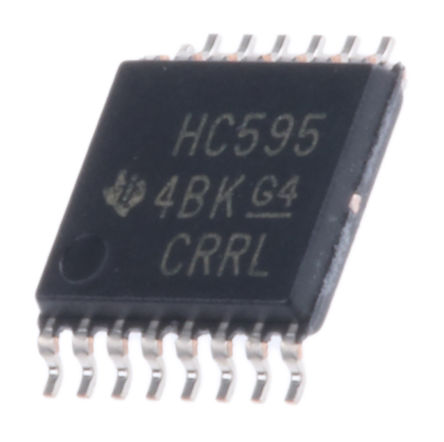

型号 SN74HC595PW SN74HC595PWG4 SN74HC595PWR
描述 74HC 系列计数器和移位寄存器，德州仪器德州仪器的 74HC 系列低功率肖特基逻辑 IC 的一系列计数器和移位寄存。 74HC 系列使用硅门 CMOS 技术，实现与 LSTTL 系列类似的工作速度，但标准 CMOS 集成电路功耗降低。### 74HC 系列8位移位寄存器具有三态输出寄存器 8-BIT SHIFT REGISTERS WITH 3-STATE OUTPUT REGISTERSTEXAS INSTRUMENTS SN74HC595PWR 移位寄存器, HC系列, 串行至并行, 1元件, TSSOP, 16 引脚, 2 V, 6 V
数据手册 ---
制造商 TI (德州仪器) TI (德州仪器) TI (德州仪器)
分类 移位寄存器计数器移位寄存器
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 16 16 16
封装 TSSOP-16 TSSOP-16 TSSOP-16
频率 42 MHz - 42 MHz
电源电压(DC) 2.00V ~ 6.00V 2.00V ~ 6.00V 2.00V ~ 6.00V
输出接口数 9 9 9
电路数 1 1 4
针脚数 16 - 16
位数 8 8 8
电压波节 6.00 V, 5.00 V, 2.00 V 6.00 V, 5.00 V, 2.00 V 6.00 V, 5.00 V, 2.00 V
输出电流驱动 -1.00 mA -1.00 mA -1.00 mA
输入数 1 1 1
工作温度(Max) 85 ℃ 85 ℃ 85 ℃
工作温度(Min) -40 ℃ -40 ℃ -40 ℃
电源电压 2V ~ 6V 2V ~ 6V 2V ~ 6V
电源电压(Max) 6 V 6 V 6 V
电源电压(Min) 2 V - 2 V
宽度 4.4 mm 4.4 mm 4.4 mm
高度 1.15 mm 1.05 mm 1.05 mm
封装 TSSOP-16 TSSOP-16 TSSOP-16
长度 5 mm - -
重量 0.0009598015184 kg - 0.0009901922092 kg
工作温度 -40℃ ~ 85℃ -40℃ ~ 85℃ -40℃ ~ 85℃
产品生命周期 Active Active Active
包装方式 Each Tube Tape & Reel (TR)
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 No SVHC - No SVHC
军工级 - - Yes
REACH SVHC版本 2014/12/17 - 2015/06/15
ECCN代码 EAR99 - EAR99
