对比图
型号 UCD1A221MCL1GS UWD1A221MCL1GS UUD1A221MCL1GS

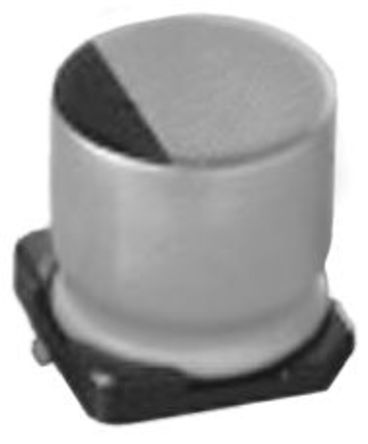

描述 CD 系列低阻抗### 表面安装 105°C 系列220uF ±20% 10V 280mA(100kHz)280mA Φ6.3mmNICHICON UUD1A221MCL1GS 铝电解电容, 220uF 10V SMD
数据手册 ---
制造商 Nichicon (尼吉康) Nichicon (尼吉康) Nichicon (尼吉康)
分类 电容电容铝电解电容
安装方式 Surface Mount Surface Mount Surface Mount
封装 SMD SMD SMD
引脚数 - - 2
额定电压(DC) 10 V 10 V 10.0 V
电容 220 µF 220 µF 220 µF
等效串联电阻(ESR) 0.32 Ω 0.34 Ω 0.34 Ω
容差 ±20 % ±20 % ±20 %
产品系列 UCD UWD UUD
纹波电流 290 mA 280 mA 280 mA
纹波电流(高频) 145mA @120Hz 140mA @120Hz 140mA @120Hz
纹波电流(低频) 290mA @100kHz 280mA @100kHz 280mA @100kHz
工作温度(Max) 105 ℃ 105 ℃ 105 ℃
工作温度(Min) -55 ℃ 55 ℃ -55 ℃
额定电压 - - 10 V
长度 7.7 mm 7.7 mm 7.70 mm
高度 7.7 mm 7.7 mm 7.7 mm
直径 6.30 mm 6.30 mm 6.30 mm
封装 SMD SMD SMD
工作温度 -55℃ ~ 105℃ -55℃ ~ 105℃ -55℃ ~ 105℃
介质材料 - - Aluminum Electrolytic
产品生命周期 Active Active Active
包装方式 Tape & Reel (TR) Tape & Reel (TR) Cut Tape (CT)
最小包装 900 900 900
寿命（小时） 2000 h 2000 h 2000h @105℃
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC版本 - - 2015/12/17
