对比图

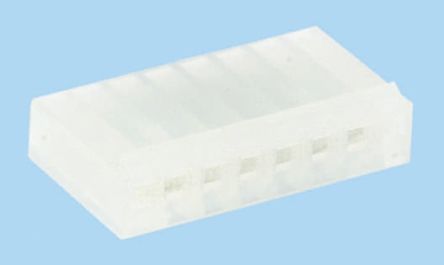

描述 MOLEX 09-50-8083 连接器外壳, KK 41695系列, 插座, 8 路, 3.96 mm, 2478, 2578 Series Crimp ContactsSL-156 8 位置 压接 锁轨 空中对接式 插座连接器Mod I 插座外壳Mod I 插座外壳系列为单排连接器，采用玻璃纤维和绿色聚碳酸脂制成，用于触点，请参见库存号 509-1988（典型）。 无外壳印刷电路板插座触点，为简单的电路板对电路板解决方案提供了 MOD I 无套管管座### 3.96mm TE Connectivity AMPMODU™ – Mod I坚固的大规模连接器系统，用于在供电、工业控制和开关设备等应用环境中实现电线至电路板连接。
数据手册 ---
制造商 Molex (莫仕) TE Connectivity (泰科) TE Connectivity (泰科)
分类 连接器外壳连接器外壳连接器外壳
安装方式 - PCB PCB
引脚数 - 8 8
封装 - - -
引脚间距 3.96 mm 3.96 mm 3.96 mm
触点数 8 8 8
极性 Female Female Female
触点电镀 - Tin -
额定电流 - 6.5 A 5 A
绝缘电阻 - 1000 MΩ 5.00 GΩ
排数 1 1 1
易燃性等级 UL 94 V-0 UL 94 V-0 UL 94 V-1
针脚数 8 8 8
带凸肩 - No -
额定电流(Max) 7A/触头 10A/触头 -
工作温度(Max) 75 ℃ 105 ℃ -
工作温度(Min) 0 ℃ -55 ℃ -
额定电压(Max) 250 VAC 250 VAC -
额定电压 - 250 V -
额定电压(AC) 250 V - -
拔插次数 25 - -
长度 32.56 mm 31.65 mm 31.6 mm
宽度 8.07 mm 16.76 mm 9.3 mm
高度 15.88 mm 16.76 mm 17 mm
封装 - - -
引脚间距 3.96 mm 3.96 mm 3.96 mm
外壳颜色 Natural Natural Green
颜色 Natural Natural Green
触点材质 - Phosphor Bronze Phosphor Bronze
材质 Polyester Nylon Polycarbonate
工作温度 0℃ ~ 75℃ -55℃ ~ 105℃ -
外壳材质 Nylon Nylon Polycarbonate
产品生命周期 Unknown Active Active
包装方式 Bag Bulk Bulk
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
ELV标准 - Compliant Compliant
REACH SVHC标准 - No SVHC No SVHC
REACH SVHC版本 2018/01/15 2015/06/15 -
ECCN代码 - EAR99 EAR99
HTS代码 - 8538906000;8536694050 8538906000
