对比图

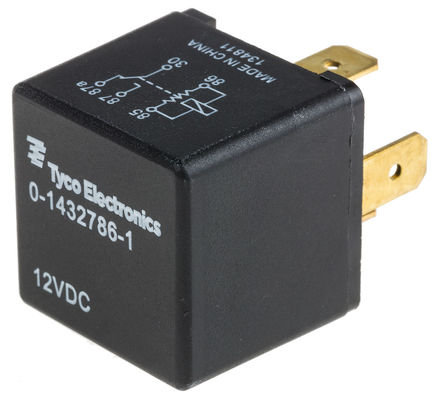

型号 1432786-1 CB1F-R-12V VF4A-15F11-S01
描述 TE CONNECTIVITY / SCHRACK 1432786-1 车用继电器PANASONIC ELECTRIC WORKS CB1F-R-12V 汽车继电器Electromechanical Relay 12VDC 90Ω 120(NO)/45(NC)A SPDT (( 28mm 33mm 53.2mm)) Plug-In Plug-In Relay Automotive
数据手册 ---
制造商 TE Connectivity (泰科) Panasonic (松下) TE Connectivity (泰科)
分类 功率继电器功率继电器功率继电器
安装方式 Through Hole Plug In Quick Connect, Plug In
封装 - - 120
引脚数 5 5 -
触点数 4 - 1
线圈电压 12 VDC 12 VDC 12 VDC
线圈电流 151 mA 134 mA 151 mA
线圈功率(DC) - 1.40 W 1.60 W
线圈电阻 79.5 Ω 89.5 Ω 79.5 Ω
线圈电压(DC) 12 V 12 V 12 V
线圈功率 - 1.6 W 1.8 W
额定电流 30 A - -
触点类型 SPDT SPDT -
触点额定电流 30.0 A 40 A -
额定电流(Max) 40A/触头 - -
工作温度(Max) 85 ℃ 85 ℃ -
工作温度(Min) -40 ℃ -40 ℃ -
额定电压(Max) 7.8 VDC - -
额定电压 14 VDC - -
额定电压(DC) - 14 V -
功耗 - 1.4 W -
载流 - 40.0 A -
额定功率(Max) - 1.4 W -
长度 26.5 mm 26 mm 28 mm
宽度 26.5 mm 25 mm 33 mm
高度 24.5 mm 36 mm 53.2 mm
封装 - - 120
触点材质 Silver Tin Oxide Silver Alloy Silver Nickel
工作温度 -40℃ ~ 85℃ -40℃ ~ 85℃ -40℃ ~ 125℃
产品生命周期 Unknown Active Superseded
包装方式 Bulk Bulk Box
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
ELV标准 - - Compliant
ECCN代码 EAR99 EAR99 EAR99
HTS代码 8536490080 8536410050 8536410050
