对比图
型号 FX10A-80S/8-SV(91) FX10A-80S/8-SV(21) FX10A-80S/8-SV(71)

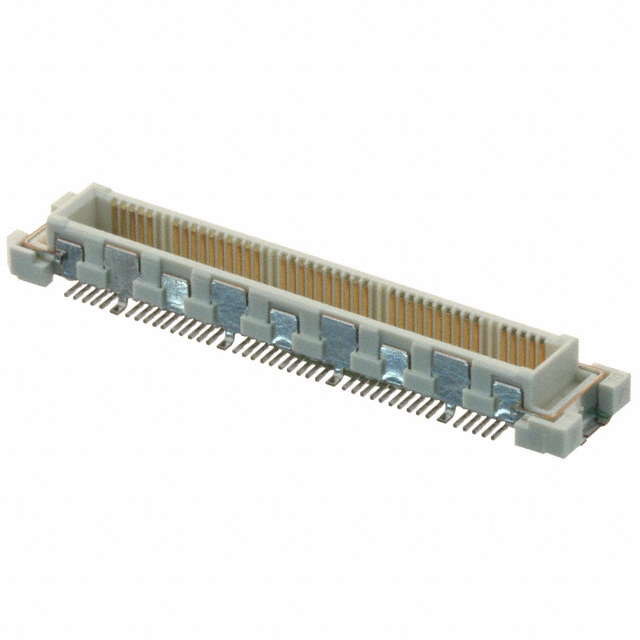

描述 HIROSE(HRS) FX10A-80S/8-SV(91) 堆叠板连接器, FX10系列, 80 触点, 插座, 0.5 mm, 表面安装 , 2 排Conn Board to Board RCP 80POS 0.5mm Solder ST SMD Embossed T/RHIROSE(HRS) FX10A-80S/8-SV(71) 堆叠板连接器, 导轨, FX10系列, 88 触点, 插座, 0.5 mm, 表面安装 , 2 排
数据手册 ---
制造商 Hirose Electric (广濑) Hirose Electric (广濑) Hirose Electric (广濑)
分类 板对板连接器板对板连接器板对板连接器
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 88 - -
引脚间距 500 µm 500 µm 500 µm
触点数 80 80 88
极性 Female - Female
触点电镀 Gold Gold Gold
额定电流 0.3 A - 300 mA
绝缘电阻 100MΩ @100VDC - 100MΩ @100VDC
排数 2 2 2
易燃性等级 UL 94 V-0 UL 94 V-0 UL 94 V-0
针脚数 80 80 80
接触电阻 <60mΩ @100mA - <60mΩ @100mA
额定电流(Max) 0.3 A - 0.3 A
额定电压(Max) 50 VAC - -
额定电压 50 VAC - 50 VAC
接触电阻(Max) 60 mΩ - 60 mΩ
长度 31.1 mm 31.1 mm 31.1 mm
宽度 7.3 mm 7.3 mm 7.3 mm
高度 3.2 mm 3.2 mm 3.2 mm
引脚间距 500 µm 500 µm 500 µm
外壳颜色 Beige Beige Beige
颜色 Beige - Beige
触点材质 Phosphor Bronze Phosphor Bronze Phosphor Bronze
工作温度 -55℃ ~ 85℃ - -55℃ ~ 85℃
外壳材质 Plastic Plastic Plastic
产品生命周期 Discontinued at Digi-Key Obsolete Active
包装方式 Tape & Reel (TR) Tape & Reel (TR) Tray
RoHS标准 RoHS Compliant Non-Compliant RoHS Compliant
含铅标准 Lead Free Contains Lead Lead Free
REACH SVHC标准 No SVHC - No SVHC
REACH SVHC版本 2014/06/16 - -
