对比图

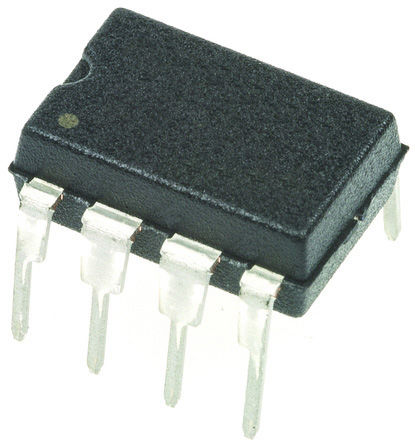

型号 OPA2228P OPA2228U OPA2228PG4
描述 OPA 系列Texas Instruments Burr Brown OPA 系列精密运算放大器适用于需要高精确度和由时间和温度引起的低参数化偏移的严苛应用。 典型应用包括：变换器和应变仪放大器、精密集成器、有源滤波器和高精度仪表。 这些设备中的很多以单、双和四路配置提供，采用通孔和 SMT 格式。### 运算放大器，Texas InstrumentsTEXAS INSTRUMENTS OPA2228U 运算放大器, 双路, 33 MHz, 2个放大器, 11 V/µs, 5V 至 36V, SOIC, 8 引脚精密放大器 High Prec Low Noise Oper Amplifier
数据手册 ---
制造商 TI (德州仪器) TI (德州仪器) TI (德州仪器)
分类 运算放大器运算放大器放大器、缓冲器
安装方式 Through Hole Surface Mount Through Hole
引脚数 8 8 8
封装 PDIP-8 SOIC-8 PDIP-8
电源电压(DC) 36.0 V 36.0 V 36.0 V
工作电压 2.5V ~ 18V - -
供电电流 3.7 mA 3.7 mA 3.7 mA
电路数 2 2 2
通道数 2 2 2
共模抑制比 120 dB 120 dB 120 dB
输入补偿漂移 100 nV/K 100 nV/K 100 nV/K
带宽 33 MHz 33 MHz 33.0 MHz
转换速率 11.0 V/μs 11.0 V/μs 11.0 V/μs
增益频宽积 8 MHz 8 MHz 33 MHz
输入补偿电压 5 µV 0.075 mV 5 µV
输入偏置电流 2.5 nA 10 nA 2.5 nA
工作温度(Max) 85 ℃ 85 ℃ 85 ℃
工作温度(Min) -40 ℃ -40 ℃ -40 ℃
增益带宽 33 MHz 33 MHz -
共模抑制比(Min) 120 dB 120 dB 120 dB
电源电压(Max) 36 V - 36 V
电源电压(Min) 5 V - 5 V
针脚数 - 8 -
电源电压 - 5V ~ 36V -
长度 9.81 mm 4.9 mm 9.81 mm
宽度 6.35 mm 3.91 mm 6.35 mm
高度 4.57 mm 1.58 mm 4.57 mm
封装 PDIP-8 SOIC-8 PDIP-8
工作温度 -40℃ ~ 85℃ -40℃ ~ 85℃ -40℃ ~ 85℃
产品生命周期 Active Active Active
包装方式 Tube Each Tube
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC版本 2015/06/15 2015/06/15 -
REACH SVHC标准 - No SVHC -
