对比图

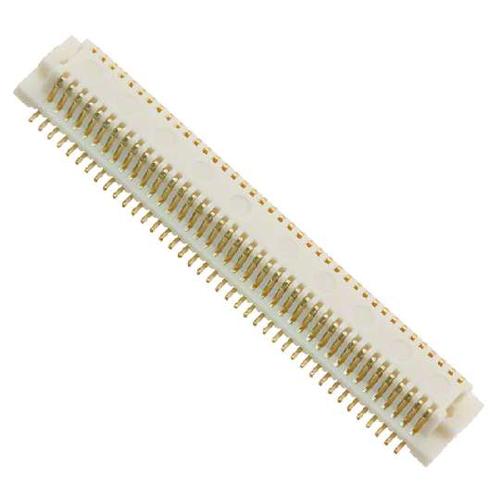

型号 0541500878 DF12(3.0)-80DS-0.5V(86)
描述 CONN RCPT 80POS VERT 0.5MM SMDHIROSE(HRS) DF12(3.0)-80DS-0.5V(86) 堆叠板连接器, 3mm高, DF12系列, 80 触点, 插座, 0.5 mm, 表面安装 , 2 排
数据手册 --
制造商 Molex (莫仕) Hirose Electric (广濑)
分类 板对板连接器板对板连接器
安装方式 Surface Mount Surface Mount
封装 - SMD
引脚间距 - 500 µm
触点数 80 80
极性 Female Female
触点电镀 - Gold
额定电压(AC) - 50.0 V
额定电流 - 0.3 A
绝缘电阻 - 500 MΩ
排数 2 2
易燃性等级 - UL 94 V-0
针脚数 80 80
接触电阻 - <50mΩ @100mA
拔插次数 - 50
额定电流(Max) 0.5A/触头 0.3 A
工作温度(Max) - 125 ℃
工作温度(Min) - -45 ℃
额定电压(Max) 50 VAC 50 VAC
额定电压 - 50 V
接触电阻(Max) 40 MΩ 50 mΩ
额定功率 0.5 W -
电阻 10000 Ω -
长度 - 23 mm
宽度 - 3.6 mm
高度 2 mm 2.2 mm
封装 - SMD
引脚间距 - 500 µm
外壳颜色 Black Beige
颜色 - Beige
触点材质 Phosphor Bronze Phosphor Copper
材质 - Polyamide (PA)
绝缘材质 - Nylon
工作温度 -40℃ ~ 85℃ -45℃ ~ 125℃
外壳材质 - Plastic
产品生命周期 Unknown Active
包装方式 Tape & Reel (TR) Tape & Reel (TR)
RoHS标准 RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free
REACH SVHC标准 - No SVHC
REACH SVHC版本 - 2014/06/16
